João Michel Andrey. Eletrônica básica: teoria e prática.
São Paulo: Rideel, 1999, p. 109 (com adaptações).

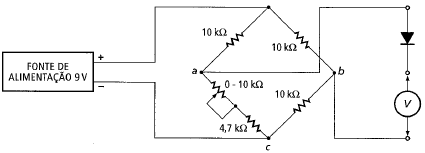

Com relação à figura acima, que mostra o diagrama esquemático de um circuito elétrico, julgue o item em seguida.

A fonte de alimentação fornece tensão CC igual a 9 V.
