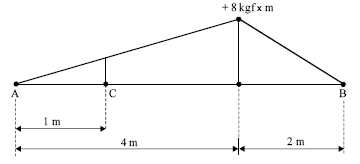

A figura acima representa o diagrama dos momentos fletores de uma viga biapoiada nos pontos de apoio A e B. Desprezando-se o peso próprio da viga, assinale a opção correta
O esforço cortante no ponto A, em módulo, é superior a 4 kgf.
A força na viga corresponde a uma carga distribuída de valor igual a 4 kgf/m que atua em um ponto do vão situado a 2 m a partir do ponto B.
A reação do apoio no ponto B é, em módulo, igual a +2 kgf.
No ponto do vão da viga, que está a 2 m do ponto B, o diagrama de esforço cortante apresenta uma descontinuidade de 6 kgf, em módulo.
