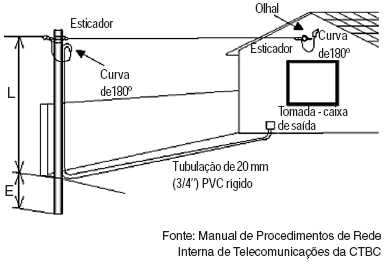

A figura abaixo apresenta um esboço de uma instalação elétrica.

Enunciado 396519-1

Com relação à utilização do programa AutoCAD (versão 14 ou posterior) e à simbologia indicada pela ABNT, assinale a afirmativa correta.

Uma forma prática de desenhar a figura é utilizar os recursos 3D do AutoCAD.

Os três símbolos

representam, na planta elétrica correspondente a essa instalação, elementos que aparecem na figura do enunciado.

O símbolo

deve ser usado para definir os limites do diagrama geral da obra.

O comando RECTANGLE é adequado para desenhar o símbolo do poste na planta elétrica que representa a figura acima.

O poste que aparece na figura pode ter o seu símbolo desenhado na planta elétrica correspondente a essa instalação, utilizando apenas uma vez o comando CIRCLE.
