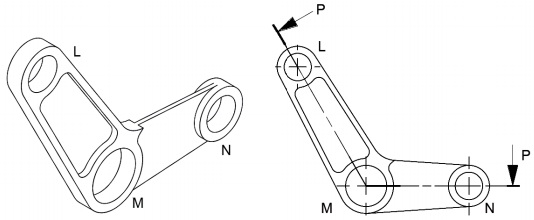

A Figura acima mostra, à esquerda, a vista isométrica e, à direita, a vista frontal, ambas no primeiro diedro, de uma alavanca confeccionada em chapa de espessura igual a 4 mm, com três furos passantes, L (⌀8 mm), M (⌀12 mm) e N (⌀8 mm) e rebaixos de 1,5 mm em ambos os lados da peça.

O corte produzido pela linha P–P é representado em
