Respondida
316784
Ano:
2012
Disciplina:
Engenharia Eletrônica
Banca:
CESGRANRIO
Orgão:
Petrobrás
Provas:
Técnico de Projetos, Construção e Montagem - Eletrônica
Provas
×
Álgebra Booleana e Circuitos Lógicos

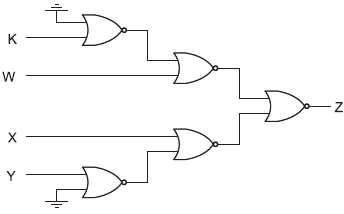

A função lógica realizada pelo circuito lógico combinacional apresentado na figura é
A
!$ \mathrm{\overline{KW}\,+\,XY} !$
B
!$ \mathrm{\overline{K}W\,+\,X\overline{Y}} !$
C
!$ \mathrm{K\overline{W}\,+\,\overline{X}Y} !$
D
!$ \mathrm{(K\overline{W})\,.\,(\overline{X}Y)} !$
E
!$ \mathrm{(\overline{K}\,+\,W)\,.\,(X\overline{Y})} !$
