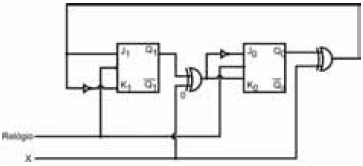

A figura acima mostra um circuito sequencial que usa flip-flops JK gatilhados por borda de descida, implementado com circuitos integrados com tecnologia TTL. Nesse circuito, o relógio é um sinal TTL compatível com os circuitos integrados usados e o sinal X é um sinal de controle TTL que pode ter valor lógico 0 ou 1. Com relação a esse circuito, julgue o item abaixo.

Se o sinal X estiver em nível lógico 0, então a sequência realizada pelos bits Q₁Q₀ será 00 \(\rightarrow\) 01 \(\rightarrow\) 11 \(\rightarrow\) 10 \(\rightarrow\) 00, e se repetirá de forma cíclica.
