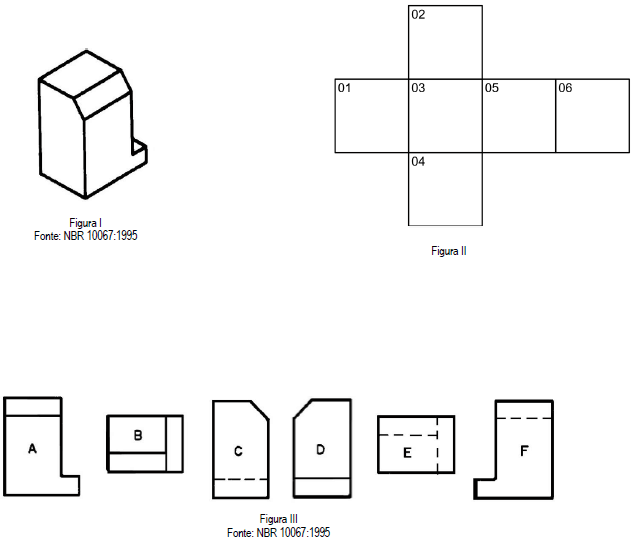

O sistema de projeções cilíndricas ortogonais baseia-se no cruzamento de dois planos perpendiculares que dividem o espaço em quatro partes denominadas diedros. O modelo é posicionado no diedro e o observador por sua vez analisa o modelo, que é projetado nos planos de projeção. A figura I representa uma peça em perspectiva localizada no 1° diedro do plano cartesiano. A figura II representa o posicionamento dos planos de projeção do 1° diedro rebatidos. A figura III representa as projeções ortogonais geradas a partir da peça exibida na figura I.

Considerando as informações apresentadas, é correto afirmar que:
