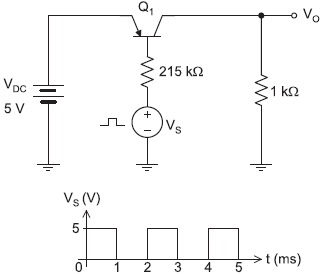

Na figura, é apresentado o esquema de um circuito alimentado por uma fonte de tensão constante VDC = 5 V. O acionamento do transistor é controlado por uma fonte VS cuja tensão varia no tempo, conforme mostrado no gráfico.
![Enunciado 316775-1](/images/concursos/8/4/e/84e399f1-fc0c-c6d2-ed65-fff86bbd254d.png)
Considerando que o transistor Q1 apresenta VEB = 0,7 V e β = 150 para as condições de operação desse circuito, o gráfico com a forma de onda da tensão VO é
