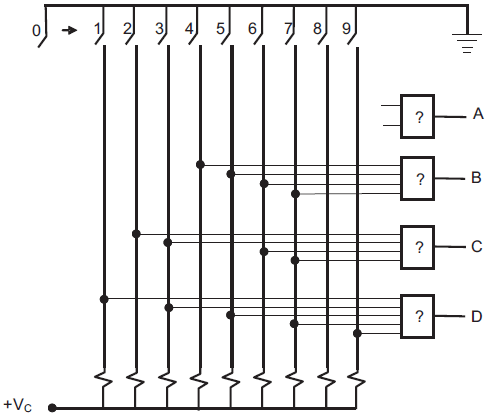

O circuito combinacional, mostrado na figura acima, é um codificador DECIMAL – BINÁRIO, que apresenta as características a seguir.
• A tensão +VC é suficiente para aplicar o nível lógico 1 nas entradas das portas, quando a chave correspondente encontra-se aberta.
• A palavra binária é gerada na sequência ABCD, onde A é o bit mais significativo.
• Apenas uma das 10 chaves deve ser acionada por vez, e esse acionamento gera um código binário que corresponde ao número decimal da chave.
• A chave 0 impõe que todas as outras chaves estejam abertas para gerar o código 0000.
Que tipo de porta lógica é usado nessa implementação e quais são as chaves que serão conectadas à porta do bit A?
