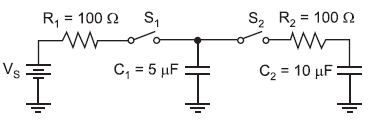

No circuito da figura acima, as chaves S1 e S2 estão inicialmente abertas, e os capacitores C1 e C2 completamente descarregados. A este circuito é aplicada uma fonte de tensão constante VS = 12 V, conforme mostrado no esquemático. No instante de tempo t = t1, a chave S1 é fechada, e a chave S2 é mantida aberta. Após o circuito atingir o regime permanente, no instante t = t2, a chave S1 é aberta, e a chave S2 é fechada.
Considere IR2 a corrente que circulará pelo resistor R2 imediatamente após a comutação das chaves em t = t2 e VC2 a tensão que será medida sobre o capacitor C2 quando o circuito atingir o regime permanente, para t > t2. Os valores da corrente IR2, em mA, e da tensão VC2, em V, são, respectivamente,
