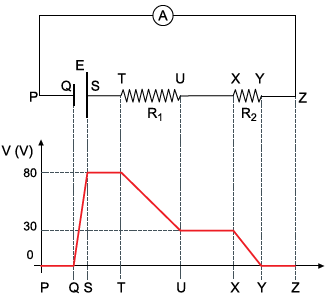

Um circuito elétrico é constituído por um gerador ideal de força eletromotriz E, um amperímetro também ideal e dois resistores ôhmicos de resistências R₁ e R₂, conforme a figura. O gráfico abaixo do circuito representa a variação do potencial elétrico (V) ao longo dos pontos do ramo PZ que contém os dois resistores, adotando o potencial do ponto P como sendo nulo.

Sabendo que o amperímetro indica 2 A, as resistências R₁ e R₂ são, respectivamente, iguais a
