A figura a seguir ilustra o esquema de funcionamento de uma turbina a gás estacionária. Com base no diagrama, qual das alternativas descreve corretamente a sequência do ciclo termodinâmico?

Enunciado 4635252-1

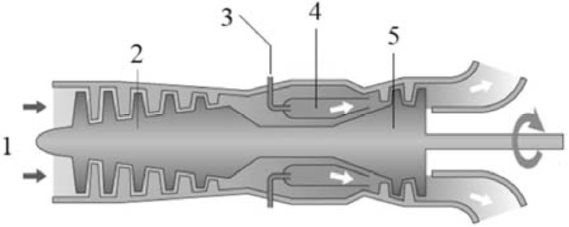

Figura 2. Esquema de uma turbina a gás estacionária.

O ar atmosférico (1) é admitido e comprimido no compressor (2), seguindo para a câmara de combustão (4), onde se mistura ao combustível (3). Os gases de alta energia resultantes expandem-se na turbina (5), gerando potência mecânica.

O combustível (3) é pressurizado no compressor (2) e enviado à turbina (5), onde se mistura com o ar (1) para gerar potência na câmara de combustão (4).

O ar atmosférico (1) é aquecido na câmara de combustão (4), expandido na turbina (5) para gerar potência e, em seguida, misturado ao combustível (3) antes de ser comprimido no compressor (2).

A turbina (5) admite o ar atmosférico (1), que é então enviado ao compressor (2) junto com o combustível (3), com a queima ocorrendo na câmara de combustão (4).

O ar (1) e o combustível (3) são misturados no compressor (2), a mistura é queimada na câmara de combustão (4), e a turbina (5) é acionada para expelir os gases de exaustão.
