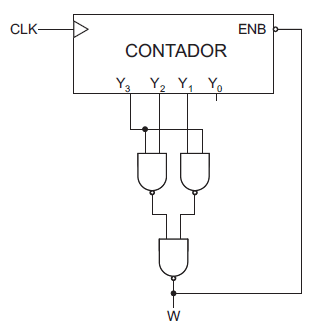

O circuito digital apresentado abaixo é empregado no acionamento de uma bomba hidráulica, responsável por injetar combustível em um tanque a uma vazão constante de 30 litros por minuto, enquanto W = 0. Quando W = 1, nenhum combustível é bombeado para o tanque.
Neste circuito, emprega-se um sinal de clock (CLK) com um período de 10 segundos.
![enunciado 650459-1](/images/concursos/a/a/7/aa7daad1-aa78-735e-57ef-dd90ef737302.png)
Considerando-se que o tanque está inicialmente vazio, e que o contador começa a sua operação com Y3 Y2 Y1 Y0= 0000, quantos litros de combustível o tanque terá recebido quando a bomba interromper a sua operação?Neste circuito, emprega-se um sinal de clock (CLK) com um período de 10 segundos.
