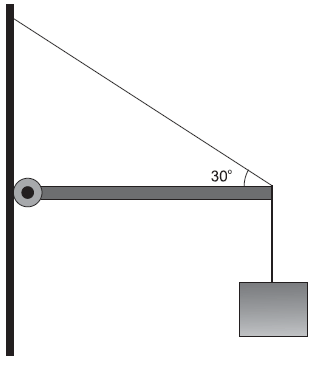

Uma barra homogênea de comprimento igual a 2 m e massa M = 20 kg está na horizontal, presa à parede vertical por uma roldana móvel, livre para girar sem atrito.

Um bloco de massa m = 10 kg está suspenso por um cabo ideal preso à extremidade da barra. Essa mesma extremidade é sustentada por outro cabo ideal que forma 30º com a horizontal, como descreve a figura acima.

A intensidade, em newtons, da tensão no cabo que sustenta a barra é

Dados: !$ \sin \, 30º =0,5 !$

!$ \cos \, 30º = \large{ \sqrt 3 \over 2} !$

!$ g=10 \, m/s^2 !$
