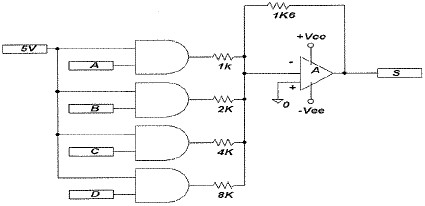

Observe o diagrama esquemático elétrico abaixo.

As portas lógicas do conversor digital-analógico apresentado no diagrama esquemático pertencem à família TTL; operam idealmente (i.e. nível lógico 1 = 5volts, nível lógico 0 = 0 volts); e o amplificador A é ideal e alimentado por fonte simétrica de +15V e -15V. Com base no diagrama e nas informações mencionadas, assinale a opção que indica a melhor aproximação para o valor de tensão de saída do circuito para as entradas A = 5 volts; B= 0 volt; C= 5 volts; D = 0 volt.
