Questão 86258

86258 Ano: 2008
Disciplina: Engenharia Mecânica
Banca: CESGRANRIO
Orgão: Petrobrás

Provas:

Engenheiro de Equipamentos - Terminais e Dutos
Provas ×

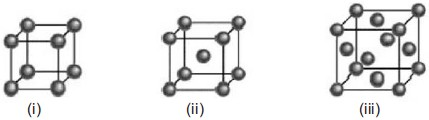

As figuras a seguir representam células unitárias características de metais comuns.

Enunciado 86258-1

Analisando as figuras, conclui-se que a célula unitária

(i) representa a estrutura de cúbico de corpo centrado, estrutura cujo espaçamento entre os planos de átomos no retículo é igual ao diâmetro atômico.

(i) representa a estrutura de cúbico de face centrada, estrutura cujo espaçamento entre os planos de átomos no retículo é igual ao diâmetro atômico.

(ii) representa a estrutura de cúbico de corpo centrado, estrutura cujo espaçamento entre os planos de átomos no retículo é igual ao diâmetro atômico dividido por !$ \sqrt{2} !$.

(ii) representa a estrutura de cúbico de corpo centrado, estrutura cujo espaçamento entre os planos de átomos no retículo é igual a duas vezes o diâmetro atômico dividido por !$ \sqrt{3} !$.

(iii) representa a estrutura de cúbico de corpo centrado, estrutura cujo espaçamento entre os planos de átomos no retículo é igual ao diâmetro atômico.
