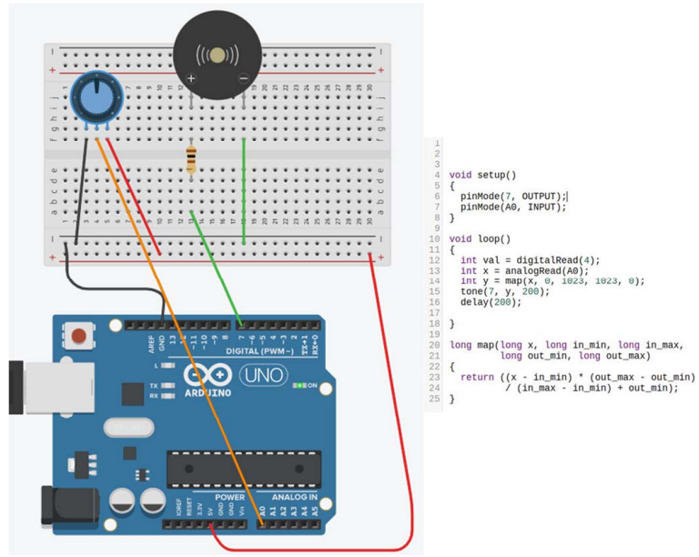

Trata-se de um circuito que contém um divisor resistivo implementado pelo potenciômetro, cuja tensão é convertida pelo ADC do microcontrolador, sendo um ADC de 10 bits, então o inteiro é traduzido para um outro inteiro, mapeado, de 0 a 1023, que representa a amplitude do sinal no buzzer.

A frequência reproduzida no buzzer é inversamente proporcional à leitura feita no ADC, de forma que a menor tensão gera uma frequência de 511 Hz na saída.

O circuito traduz a posição do potenciômetro em uma frequência para o buzzer, e a posição do potenciômetro indicada na figura representa um sinal com frequência de 511 Hz para o buzzer.

A frequência reproduzida no buzzer é diretamente proporcional à leitura feita no ADC, de forma que a menor tensão gera uma frequência de 0 Hz na saída.

O circuito traduz a posição do potenciômetro em uma amplitude para o buzzer, e a posição do potenciômetro indicada na figura representa um sinal com amplitude de 5 V (RMS) no buzzer.
