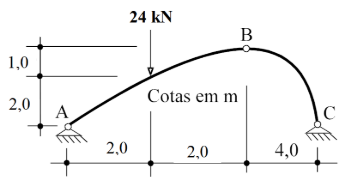

Para a estrutura tri-articulada da figura, considerando a carga de 24 kN
aplicada no ponto indicado e ainda que os apoios em A e C são apoios do
segundo gênero, tem-se que os valores das reações de apoio vertical em A,
horizontal em A, vertical em C e horizontal em C, respectivamente, são:
![Enunciado 3586506-1](/images/concursos/5/3/5/53523907-f116-9a7e-b553-9cb131b0206b.png)
