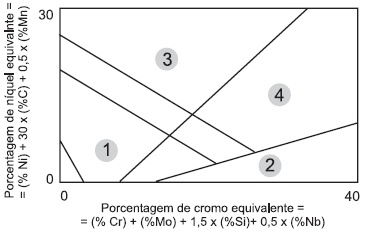

A figura a seguir apresenta esquematicamente o Diagrama de Schaeffler, que correlaciona os diferentes tipos de estruturas metalúrgicas passíveis de serem encontradas em aços inoxidáveis, em função de sua composição química, traduzidas em termos dos equivalentes percentuais de níquel e cromo.
O Diagrama de Schaeffler é muito utilizado para a previsão da microestrutura da solda e da possibilidade de ocorrência dos seguintes problemas:
a. surgimento de trincas durante a solidificação;
b. precipitação de fases intermetálicas;
c. fragilização e fissuração por formação de martensita;
d. crescimento de grão na zona termicamente afetada.
Assinale a opção que relaciona corretamente os problemas típicos na soldagem de aços inoxidáveis e os pontos indicados no diagrama.
