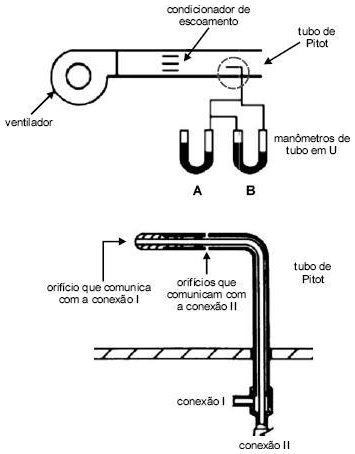

O manômetro de tubo em U, indicado pela letra B, que mede a diferença entre a pressão total e a pressão estática, deve ser conectado às conexões I e II do tubo de Pitot. O desnível medido pelo tubo em U indica a pressão dinâmica do escoamento e permite a determinação da velocidade do escoamento do ar no ponto de medição.

O manômetro de tubo em U que mede a pressão estática, indicado na figura pela letra A, está corretamente conectado à conexão I do tubo de Pitot, ficando a outra extremidade do tubo aberta para o ambiente, sujeita à pressão atmosférica local.

O manômetro de tubo em U, indicado na figura pela letra B, mede a diferença entre a pressão total e a pressão estática. Esse dispositivo deve ser conectado às conexões I e II do tubo de Pitot. O desnível medido pelo tubo em U indica a pressão total do escoamento e permite obter a velocidade média do escoamento na seção onde se posiciona o tubo de Pitot.

O manômetro de tubo em U, indicado na figura pela letra A, mede a pressão dinâmica e deve ser conectado à conexão II do tubo de Pitot. A outra extremidade do tubo deve ficar aberta para o ambiente e sujeita à pressão atmosférica local.

O condicionador de escoamento não deve ser usado como indicado na figura, pois perturba as linhas de corrente a montante do tubo de Pitot, acarretando erro na medição de pressão.
