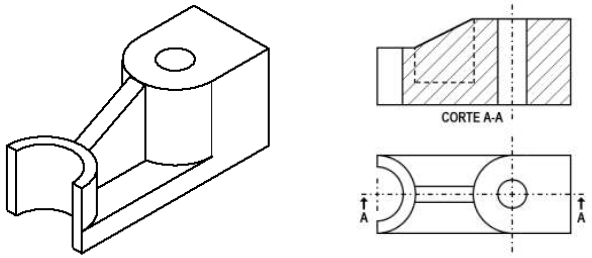

A figura abaixo representa uma peça em perspectiva e as projeções frontal e superior, no primeiro diedro.
(Disponível em: <https://brainly.com.br/tarefa/7511071>.
Acesso em: 02 out. 2018. Adaptada).
Levando em conta as convenções brasileiras aplicáveis ao desenho técnico mecânico, a vista lateral que completa as duas projeções apresentadas está corretamente esquematizada em:
