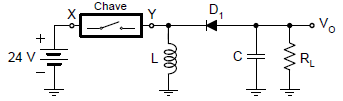

Deseja-se construir um conversor do tipo Buck, conforme mostrado no diagrama da Figura abaixo, o qual deve ser utilizado na conversão de uma tensão de entrada de 24 V para uma tensão de saída V_O = − 15 V.

A chave a ser empregada nesse conversor deve ser construída de tal forma que a sua abertura e o seu fechamento sejam controlados por um sinal digital conforme mostrado no gráfico abaixo.

Considerando os requisitos desse projeto, o circuito da chave adequado para ser conectado entre os nós X e Y do conversor Buck é:
