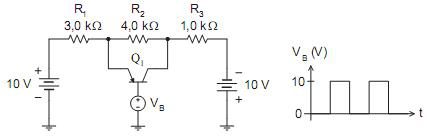

No circuito abaixo, considere que o transistor Q1 apresenta uma tensão VEB = 0,7 V quando a junção base-emissor está diretamente polarizada, e que o seu parâmetro β é muito grande. Considere também o Gráfico da evolução no tempo da tensão VB aplicada à base do transistor Q1 .
![enunciado 650480-1](/images/concursos/2/3/b/23b13cf7-86b5-769a-8003-c623ac4f8dc1.png)
O Gráfico da corrente I R2 que circula pelo resistor R2 será![enunciado 650480-1](/images/concursos/2/3/b/23b13cf7-86b5-769a-8003-c623ac4f8dc1.png)
