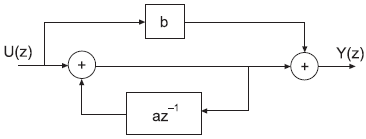

O diagrama em bloco acima mostra o modelo de um sistema linear, discreto e causal, no domínio da variável complexa z.
A função de transferência que relaciona a saída com a entrada é
A
!$ {\large{Y(z) \over U(z)}}=\large{(b+1) z-ab \over(z-a)(z-b)} !$
B
!$ {\large{Y(z) \over U(z)}}=\large{z-ab \over (z-a)(z-b)} !$
C
!$ {\large{Y(z) \over U(z)}}=\large{z-ab+1 \over z-a} !$
D
!$ {\large{Y(z) \over U(z)}}=\large{(a+1)z-b \over z-b} !$
E
!$ {\large{Y(z) \over U(z)}}=\large{(b+1)z-ab \over z-a} !$
