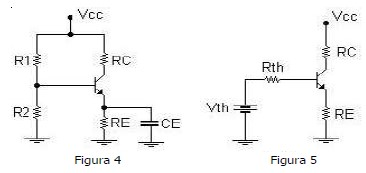

O circuito da figura 4 representa um circuito de autopolarização e o da figura 5 representa o circuito equivalente para análise DC aplicando-se o teorema de Thévenin na base do transistor. Com base nesses dois circuitos os valores da tensão de Thévenin e da resistência de Thévenin podem ser calculados é respectivamente por:
