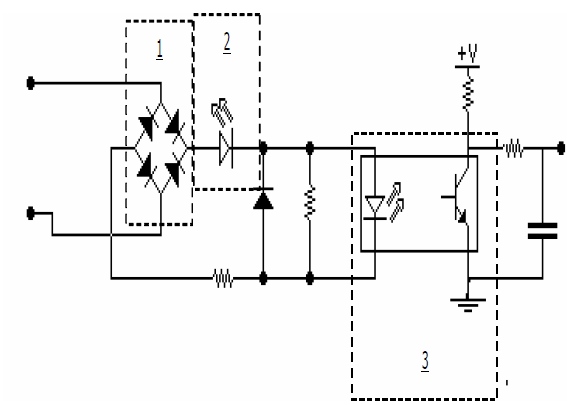

Enunciado 3432751-1

Analisando o circuito que funciona como entrada de um CLP, assinale a alternativa INCORRETA.

O circuito é utilizado para aplicações com formas de onda de entrada AC.

O primeiro bloco de entrada, definido com 1 é um retificador de onda completa, tendo como função transformar a forma de onda de entrada AC em uma puramente DC.

O bloco 2 é um Diodo LED que emite um sinal luminoso, cuja intensidade aumenta com o aumento da corrente que é submetido.

A função do bloco 3 é isolar a entrada da saída obtida sobre o capacitor.

O transistor presente no circuito e que faz parte do acoplador otico deve funcionar como chave.
