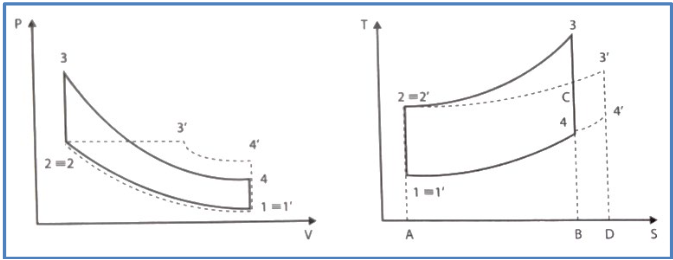

(i) A linha tracejada representa o ciclo Diesel e a linha continua pertence ao ciclo Otto. (ii) A comparação dos dois ciclos está sendo feita usando a mesma taxa de compressão. (iii) O calor rejeitado do ciclo Diesel é maior, quando comparado ao calor rejeitado do ciclo Otto. (iv) A eficiência térmica do ciclo Otto é maior do que a eficiência térmica do ciclo Diesel.

(i) A linha tracejada representa o ciclo Otto e a linha continua pertence ao ciclo Diesel. (ii) A comparação dos dois ciclos está sendo feita usando a mesma taxa de compressão. (iii) O calor rejeitado do ciclo Diesel é maior, quando comparado ao calor rejeitado do ciclo Otto. (iv) A eficiência térmica do ciclo Otto é maior do que a eficiência térmica do ciclo Diesel.

(i) A linha tracejada representa o ciclo Diesel e a linha continua pertence ao ciclo Otto. (ii) A comparação dos dois ciclos está sendo feita usando a mesma taxa de compressão e a mesma temperatura mínima de ciclo. (iii) O calor rejeitado do ciclo Diesel é menor, quando comparado ao calor rejeitado do ciclo Otto. (iv) A eficiência térmica do ciclo Otto é igual à eficiência térmica do ciclo Diesel.

(i) A linha tracejada representa o ciclo Diesel e a linha continua pertence ao ciclo Otto. (ii) A comparação dos dois ciclos está sendo feita usando a mesma taxa de compressão. (iii) O calor rejeitado do ciclo Diesel é menor quando comparado ao calor rejeitado do ciclo Otto. (iv) A eficiência térmica do ciclo Otto é maior do que a eficiência térmica do ciclo Diesel.

(i) A linha tracejada representa o ciclo Otto e a linha continua pertence ao ciclo Diesel. (ii) A comparação dos dois ciclos está sendo feita fixando o mesmo calor rejeitado para os dois ciclos. (iii) A temperatura máxima do ciclo é maior no ciclo é maior no ciclo Diesel. (iv) A eficiência térmica do ciclo Otto é maior do que a eficiência térmica do ciclo Diesel.
