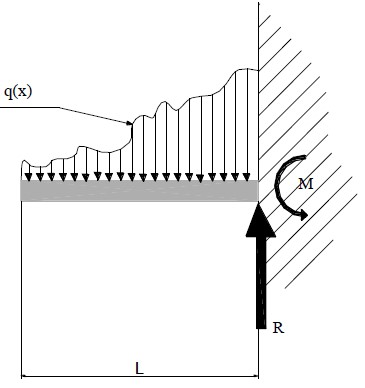

Dada a viga estrutural acima, carregada com uma carga distribuída hipotética q(x) que está em balanço, e cuja equação do momento fletor no trecho de comprimento L, que vai desde a sua extremidade livre até o engastamento, é definida por:

M(x) = - 48/3 x³ - 24 x².

Pede-se determinar:

a) a força cortante V(x) em x = L. V(L) e a reação R, em Kgf;

b) a expressão do carregamento distribuído q(x) no mesmo trecho e o valor q(L) em Kgf/m;

c) o ângulo de rotação !$ θ !$ (em radianos)na extremidade livre com arredondamento e aproximação de três decimais.

Considere que a viga é construída em aço ASTM A-36 com E= 2100 Tf/cm² e tem secção retangular de 30 X 70mm cujo momento de inércia I(x-x)_CG= 8575x10^-10m⁴ e que L = dois metros. E a unidade à qual ela está vinculada à equação M(x) é Kgfm.

Assinale a alternativa que apresenta a resposta CORRETA em relação ao cálculo acima solicitado.
