Características:

- as chaves de nível alto e baixo são de contatos normalmente abertos.

- as válvulas motorizadas estão abertas se energizadas.

Endereços no CLP:

Chave de nível alto - %I0.0

Chave de nível baixo - %I0.1

Válvula de saída - %Q0.0

Válvula de entrada - %Q0.1

CLP – Controlador Lógico Programável.

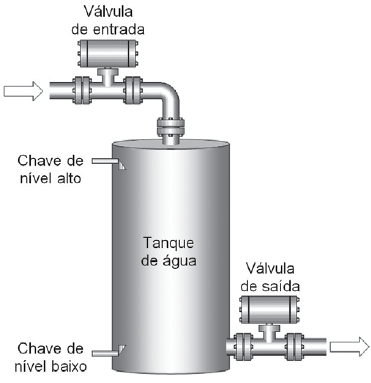

A figura acima representa um sistema de armazenamento de água em um tanque. Duas válvulas motorizadas on/off controlam a entrada e a saída de água no tanque através de um CLP e das chaves de nível alto e baixo.

Condição de funcionamento:

- Caso o nível seja inferior à chave de nível baixo, a válvula de saída deverá ser fechada e a de entrada aberta, permanecendo assim até que seja acionada a chave de nível alto.

- Caso o nível seja igual ou superior à chave de nível alto, a válvula de saída deverá ser aberta e a de entrada fechada, permanecendo assim até que seja acionada a chave de nível baixo.

Que programa, em Ladder, corresponde a esse sistema?
