Álgebra Booleana e Circuitos Lógicos

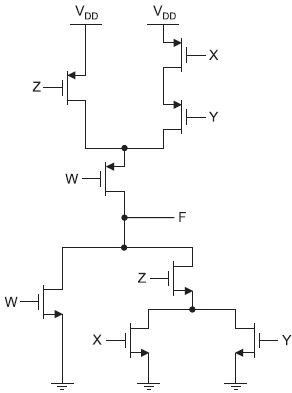

A função lógica realizada pelo circuito lógico CMOS complementar apresentado na figura é
A
!$ \mathrm{F\,=\,W\,+\,Z\,(X\,+\,Y)} !$
B
!$ \mathrm{F\,=\,W\,(Z\,+\,XY)} !$
C
!$ \mathrm{F\,=\,\overline{W\,+\,Z(X\,+\,Y)}} !$
D
!$ \mathrm{F\,=\,\overline{W\,(Z\,+\,XY)}} !$
E
!$ \mathrm{F=\,W\,+\,Z\,+\,XY} !$
