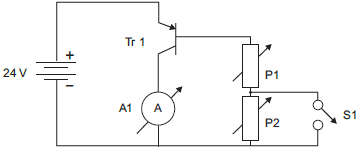

No esquema abaixo, há o circuito de um transmissor eletrônico analógico de informação. Nele, a saída está localizada onde está o Amperímetro A1 e a sua entrada é S1, que é a chave do sensor de fim de curso de uma válvula.
Este transmissor deve enviar as seguintes informações:
S1 Aberta = 4 mili Ampères em A1
S1 Fechada = 20 mili Ampères em A1
Sabendo que o transistor BJT Tr1 tem os seguintes dados: beta = 250 e Vbe = 0,6 Volts, os valores, em k Ohms, em que os potenciômetros P1 e P2 devem ser ajustados, respectivamente, são:
