![Enunciado 293522-1](/images/concursos/a/b/2/ab200f10-7d21-b527-099f-fc4136730255.png)

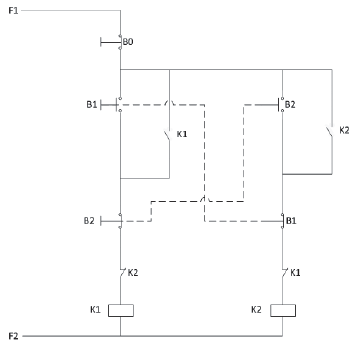

A figura acima ilustra um diagrama auxiliar de comando de reversão de um motor trifásico. Esse diagrama é utilizado em um simulador de defeitos para análise e interpretação de esquemas de comandos elétricos. Considere o tempo de abertura e fechamento dos contatos desprezível.
Associe a alteração do diagrama auxiliar produzida pelo simulador aos defeitos ocorridos no acionamento do motor.
ALTERAÇÃO DO DIAGRAMA | DEFEITOS |
I - Inversão dos contatos normalmente abertos de K1 e K2 II - Inversão dos contatos normalmente fechados de B1 e B2 III - Inversão dos contatos normalmente fechados de K1 e K2 |
P - As contatoras K1 e K2 são energizadas de forma intermitente ao pressionar os botões de impulso B1 e B2, respectivamente. Q - As contatoras K1 e K2 não se mantêm energizadas após acionamento dos botões de impulso B1 e B2, respectivamente. R - As contatoras K1 e K2 são energizadas simultaneamente ao acionar os botões de impulso B1 ou B2. S - As contatoras K1 e K2 não são energizadas em nenhum momento, mesmo com o acionamento dos botões de impulso B1 e B2. |
Estão corretas as associações:
