Em um sistema de comunicação sem fio, as antenas servem como elementos transdutores entre o meio físico e o canal de propagação e vice-versa. Sobre as características das antenas, afirma-se que o(a)

I. diagrama de irradiação ilustrado nos datasheets de uma antena representa sua irradiação na região de campo distante.

II. ganho diretivo de uma antena representa a quantificação da concentração de sua potência irradiada em determinada direção.

III. diretividade de uma antena fornece a razão entre a intensidade de irradiação máxima e a intensidade de irradiação instantânea.

Nesse contexto, estão corretas as afirmativas

A acurácia e a estabilidade de métodos numéricos são extremamente importantes para que a solução obtida seja confiável e útil. Acurácia está relacionada com quão próxima a solução aproximada está da solução exata do problema em questão, enquanto a estabilidade é o requerimento para que o método não aumente a magnitude da solução com o passar do tempo.

Com base nessas informações, as principais fontes de erro em simulações numéricas de fenômenos eletromagnéticos são dadas por erros de

Sabe-se que a aproximação de segundas derivadas em diferenças finitas pode ser determinada por .

Diante do exposto, qual equação de recorrência pode determinar a solução da equação de onda plana unidimensional?

O método dos elementos finitos (Finite Element Method - FEM) originou-se no campo da análise estrutural. Apesar do tratamento matemático inicial do método ter sido desenvolvido por Richard Courant em 1943, o método não foi aplicado a problemas de eletromagnetismo até 1968. Desde então, este método vem sendo empregado em diversas áreas, tais como problemas de guias de onda, máquinas elétricas, dispositivos semicondutores e linhas de microstrip.

Em relação ao método dos elementos finitos, é correto afirmar que este

Em um sistema WDM (Wavelength Division Multiplexing) com canais definidos na banda de 1500 nm a 1580 nm, trafega um sinal de 40 Gbps em cada canal.

Para que o sistema tenha uma eficiência espectral de aproximadamente 0,3 bps/Hz, a largura de banda dos canais será de

Nos lasers de In_1-xGa_xAs_yP_1-y, que devem cumprir a condição x/y=0,45 para casamento da malha cristalina com a de um substrato de InP, a largura da banda proibida é dada por E_g(y)=1,35-0,72y+0,12y².

Assumindo-se que a constante de Planck é h = 6,626×10^-34 J.s ou h = 4,136×10^-15 eV.s, a proporção de Gálio para que o laser emita em 1500 nm é

Um enlace de fibras ópticas de 1000 km de comprimento utiliza lasers de 1500 nm com 0,4 nm de largura de banda, sendo a taxa de transmissão de dados limitada por dispersão de ordem superior, com dispersão diferencial S = 0,05 ps / (km.nm² ).

Nesse contexto, a máxima taxa de transmissão de dados será de

Numa fibra óptica monomodo, há um único modo de propagação. A sigla que identifica este modo de propagação é

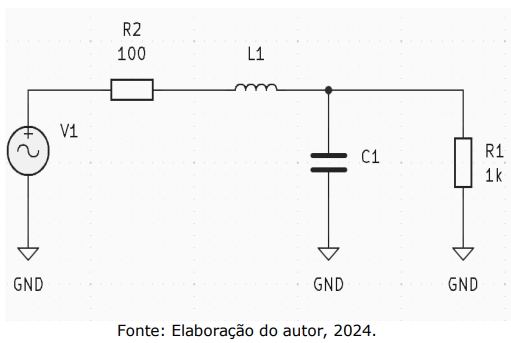

Uma rede tipo L é utilizada para casar um gerador V1 com impedância de saída R2= 100 Ω com uma carga resistiva com impedância R1=1k Ω, conforme ilustrado na Figura 1:

Figura 1: rede tipo L para casamento de impedâncias

Conforme demonstra a rede ilustrada, os valores do indutor L1 e capacitor C1 para realizar este casamento são, respectivamente,
