Em um transformador monofásico de 10 kVA, 2000 V/200 V eficazes com frequência de 60 Hz, foram realizados ensaios de circuito aberto e curto-circuito, obtendo-se os seguintes resultados:

1. Ensaio em vazio: 200 V; 0,866 A e 100 W (realizado pelo lado de baixa tensão)
2. Ensaio em curto-circuito: 100 V; 5 A e 200 W (realizado pelo lado de alta tensão)

Com base nessas informações, pode-se afirmar que o circuito equivalente aproximado visto pelo lado de baixa tensão é:

O circuito de comando elétrico automático, a seguir, aciona um motor trifásico. Qual a sequência de chaves magnéticas (contatores e relé temporizado) é acionada de cada vez?

Um motor trifásico de 10 CV, conforme a imagem da placa de identificação a seguir, precisa de correção em seu fator de potência. Qual deve ser o valor comercial mais próximo do banco de capacitores que deve ser conectado ao motor para que o fator de potência se mantenha em 0,92? Considere: 1 CV = 736 W, cos(35º) ≃ 0,82, sen(35º) ≃ 0,57, cos(23º) ≃ 0,92, sen(23º) ≃ 0,39.

O circuito abaixo, com um MOSFET tipo depleção canal N, é alimentado por uma fonte cc de 12V. Qual será a tensão entre o Dreno e a Fonte (V_DS) do MOSFET?

Qual é o circuito de Norton que pode ser conectado entre os pontos A e B do circuito a seguir para que a carga de 12 \( \Omega \) possa ser submetida à mesma tensão e corrente elétrica como no circuito inicial.

Considere o circuito elétrico a seguir, alimentado por uma fonte de tensão alternada E. Os valores de R, XL e XC são, respectivamente, 2 Ω, 4 Ω e 7 Ω. Qual a defasagem angular das correntes I_R , I_L e I_C , em relação ao sinal de tensão E.

No circuito da Figura a seguir, todos os resistores possuem o mesmo valor de resistência elétrica. Qual é o valor de R?

Considere o circuito elétrico da Figura abaixo.

Considerando que V_S é maior do que V_C e que V_RS é o valor da queda de tensão no resistor R_S , qual o valor da corrente I₁ ?

Em uma instalação elétrica, a potência ativa consumida é de 200 kW e o fator de potência é de 0,5. Após medidas para correção do fator de potência, este passou a ser 0,9. Sobre essa instalação, pode-se afirmar que

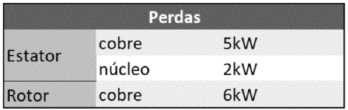

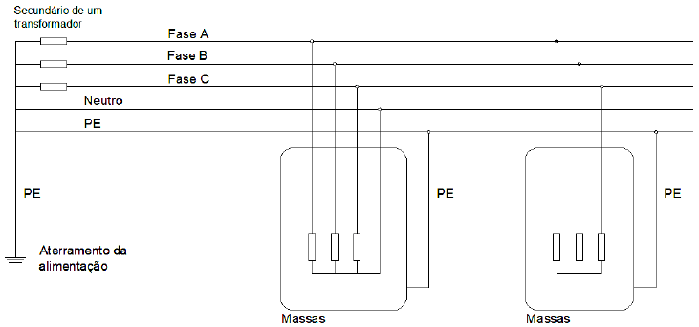

A Figura abaixo mostra um sistema de aterramento utilizado em instalações elétricas.

Qual o tipo de aterramento é mostrado na Figura?
