A figura a seguir representa uma secção de um circuito elétrico:



Se o valor de R é 50 Ω, e a corrente i que entra nesta ramificação é de 12 A quais as correntes i₁ e i₂?

A implementação da NR10 exige o controle rigoroso da documentação técnica das instalações elétricas. Assinale a alternativa que apresenta os documentos indispensáveis para a conformidade da norma.

Considere um circuito formado por duas resistências, cada uma com 50 kΩ, que estão associadas em paralelo em um circuito cuja fonte de tensão gera 2,5 mV. Qual a corrente elétrica estabelecida no circuito, quando acionado

Observe a imagem a seguir:

Para colocação adequada de quadros de aviso, lousas e outros equipamentos relevantes no processo ensino-aprendizagem, é mais recomendável o uso de um equipamento que emita

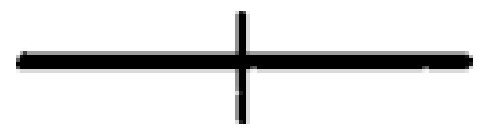

Observe a imagem a seguir:

Em relação à imagem apresentada, trata-se de um(a)

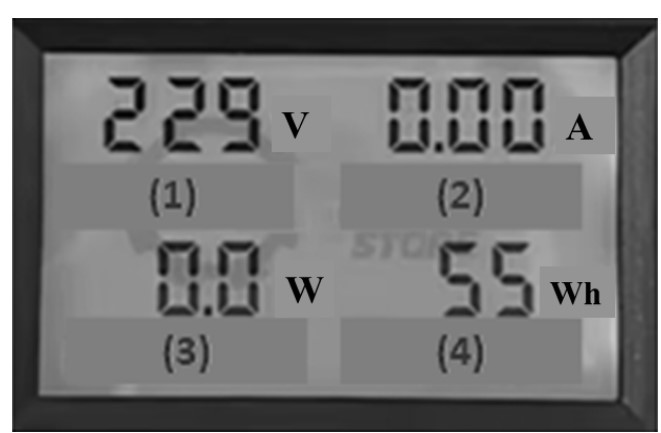

Considere o circuito elétrico a seguir, no qual estão representados alguns componentes e dispositivos de controle, indicados pelos números de 1 a 5:



(https://www.electricalelibrary.com/2024/02/17/ voltimetro-amperimetro-digital-como-usar/Adaptado)
A correspondência entre o número, a denominação e função está descrita corretamente em:

Como técnico em segurança do trabalho, você está acompanhando uma manutenção em uma instalação elétrica que está desenergizada. De acordo com a NR sobre a segurança em instalações e serviços em eletricidade, uma instalação só é considerada desenergizada e liberada para o trabalho após os procedimentos apropriados e realizados na sequência correta. Sobre a sequência e os procedimentos para a desenergização da instalação, analise as assertivas e assinale a alternativa que aponta a(s) correta(s).

I. O seccionamento deve ser realizado antes da constatação da ausência de tensão.

II. A instalação da sinalização de impedimento de reenergização deve ser realizada antes da instalação de aterramento temporário com equipotencialização dos condutores dos circuitos.

III. O impedimento de reenergização deve ser realizado antes da proteção dos elementos energizados existentes na zona controlada.

Em um sistema de abastecimento de água, dois reservatórios principais, cada um equipado com uma bomba controlada por um inversor de frequência, atendem a vários reservatórios menores. Um Controlador Lógico Programável (CLP) é utilizado para gerenciar os inversores das duas bombas principais. Considerando a necessidade de comunicação eficaz entre os inversores e o CLP para coordenar a operação das bombas, qual deve ser a configuração apropriada dos inversores?

Um motor de indução trifásico será acionado utilizando um método de partida estrela-triângulo. Para implementar corretamente esse tipo de partida, quantos contatores e terminais do motor são necessários, no mínimo?

Um motor trifásico de médio porte utilizado para bombear água em um reservatório necessita de um método especial de partida para reduzir a tensão inicial. Esse método emprega um autotransformador para limitar a corrente de partida e minimizar o risco de danos ao equipamento. Após a fase inicial de partida, o motor é conectado diretamente à rede elétrica para funcionar com tensão completa. Considerando o exposto, assinale a alternativa que apresenta o nome do esquema de partida utilizado nesse caso.
