Considere as afirmativas relacionadas aos princípios do eletromagnetismo.

I - Em circuitos magnéticos, é válido considerar que os efeitos de cada fonte de força magnetomotriz podem ser tratados isoladamente e os resultados (fluxos magnéticos resultantes) somados.

II - As curvas de histerese, típicas de magnetização de materiais ferromagnéticos, são responsáveis pela propriedade não linear dos circuitos magnéticos e pela possível existência de densidades de fluxos remanentes.

III - A relutância de um material à tentativa de estabelecer um fluxo magnético no seu interior é inversamente proporcional à sua permeabilidade magnética.

É(São) correta(s) a(s) afirmativa(s):

Um motor elétrico de indução tipo gaiola, de potência 1 Hp, está em funcionamento normal quando seu eixo é travado por um objeto que caiu acidentalmente sobre as engrenagens da transmissão. A corrente elétrica estimada no motor, após o travamento e imediatamente antes que a proteção desarme, é:

A figura acima ilustra um gerador tipo Y ligado a uma carga trifásica tipo Δ equilibrada. Se Z_A=(6 + j8)Ω, os módulos das correntes I_a e I_L são, em Ampères, respectivamente:

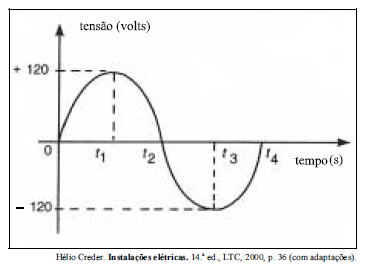

A figura ilustra um sinal de tensão periódico formado por semiciclos senoidais. O valor eficaz da tensão V(t) é:

Uma carga resistiva é colocada entre os pontos 1 e 2 do circuito de corrente contínua mostrado na figura acima. A carga deve absorver 1/3 da potência total fornecida pelas duas fontes de tensão. O valor dessa carga, em kW, deve ser de:

Dos cinco símbolos apresentados a seguir, o único que NÃO está previsto na NBR 5444:1989 (símbolos gráficos para instalações elétricas prediais) para representar algum tipo de transformador é:

Um técnico de manutenção despeja 1 ft³ de óleo da câmara de expansão de um transformador dentro do recipiente com as dimensões mostradas na figura acima. A fração aproximada do volume do recipiente que será ocupada pelo óleo é:

Deseja-se medir o comprimento aproximado de um fio condutor cuja área da seção transversal é 6 mm², dispondo somente de um ohmímetro. Sabe-se que a resistência medida entre as duas extremidades do condutor é de 0,2 Ω e que a resistividade do material condutor é de 20x10-⁶ Ω.mm, nas condições de temperatura e isolamento em que se encontra. O comprimento, em metros, do condutor é:

O projeto para iluminação de um ambiente com pé-direito de 3,5 m exige um iluminamento de, pelo menos, 100 lux, utiizando uma quantidade mínima de luminárias. A luminária mais indicada para esse ambiente, de acordo com as respectivas curvas (na mesma escala) de distribuição luminosa, é:

Um Controlador Lógico Programável (CLP) é constituído, basicamente, por uma entrada e uma saída de dados (ambas acompanhadas das respectivas interfaces), dispositivos de memória e uma Unidade Central de Processamento (UCP). O programa do usuário, que implementa uma lógica de acionamento previamente estabelecida, é armazenado num dos dispositivos de memória. O princípio fundamental de funcionamento do CLP é a execução, por parte da UCP, do ciclo de varredura, que consiste na realização repetitiva de três tarefas. Embora estas tarefas possam variar ligeiramente em função da aplicação, em geral, são:
