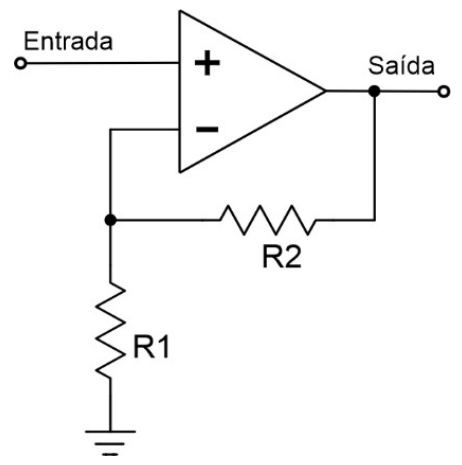

O sistema abaixo mostra a utilização de um amplificador operacional.

Assinale a alternativa que indica corretamente o tipo de circuito apresentado na figura.

Seja um motor monofásico de 2 CV alimentado por uma rede de 220 V eficazes.

Qual a corrente do motor considerando que o rendimento mecânico é de 90% e o fator de potência em carga nominal é 0,7?

Considere 1 CV = 735,5 W.

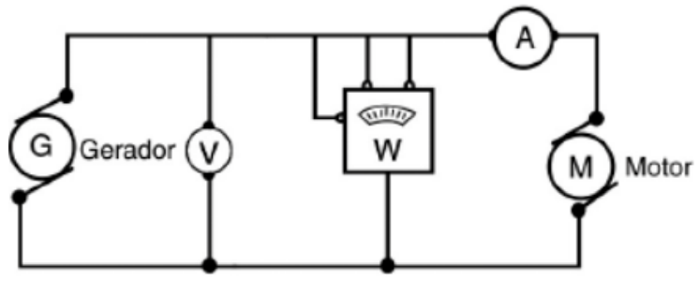

A figura abaixo mostra um gerador alimentando um motor. Um multímetro está medindo a tensão eficaz, um multímetro está medindo a corrente eficaz e um wattímetro está medindo a potência ativa.

Assinale a alternativa correta em relação ao exposto.

Considere o diagrama de comando a seguir, que corresponde a parte de potência da partida estrela-triângulo de uma bomba de 7,5 HP, sem relé térmico:



Sabendo que a motor-bomba M possui corrente nominal I_n = 21,8 A, assinale a alternativa que indica a corrente de operação aproximada nos contatores K1, K2 e K3, sabendo que o equipamento possui fator de serviço FS = 1,25.

Em uma instalação elétrica, a função do disjuntor é:

O instrumento para medir a corrente elétrica, é o

O princípio físico de medição da corrente alternada, que passa em um fio, com um alicate amperímetro, é medindo o(a)

O instrumento para medir a potência elétrica é o

Acerca dos métodos de acionamento de motores de indução, julgue o item que se segue.

Uma chave de partida estática, que visa à partida suave de motores de indução, não deve ser usada para o acionamento simultâneo de vários motores.

Acerca dos métodos de acionamento de motores de indução, julgue o item que se segue.

A estratégia de utilizar o reator em série com o motor permite reduzir a corrente de partida, e ainda pode melhorar o fator de potência da máquina durante a operação normal.
