Analise as seguintes afirmativas associadas aos desenhos para execução de formas e assinale com V as verdadeiras e com F as falsas.
( )Planta é a projeção do teto em um plano que lhe é paralelo, situado na parte inferior. ( )Corte é uma projeção, em plano vertical colocado imediatamente antes do conjunto a representar, sem corte de qualquer peça. ( )A representação das barras da armadura é feita pelo seu eixo, com linha cheia. ( )O símbolo f é usado para o diâmetro das barras de armadura.
Assinale a sequência CORRETA.

Com relação às propriedades físicas e químicas do cimento Portland, assinale a alternativa INCORRETA.

Com relação à norma NBR 9.050 – Acessibilidade a edificações, mobiliário, espaços e equipamentos urbanos, assinale a alternativa INCORRETA.

Com relação aos comandos do programa AutoCAD, assinale a alternativa INCORRETA.

Utilizada nas alvenarias, nas fundações de pedra, nos revestimentos de paredes, entre outros, a mistura de cimento, areia e água com ou sem outros elementos como arenoso, saibro e a cal, é denominada:

Operação que consiste em posicionar numa direção vertical os elementos de uma construção. É utilizada na construção da fiada de blocos levante de parede aprumando os blocos iniciais e finais de cada fiada, na marcação das mestras superiores do reboco de uma parede, na obtenção de eixos de elementos estruturais de uma fundação, trata-se da:

A Norma Regulamentadora 36 do Ministério do Trabalho tem como objetivo estabelecer os requisitos mínimos e as medidas de proteção para o trabalho em altura, envolvendo o planejamento, a organização e a execução, de forma a garantir a segurança e a saúde dos trabalhadores que interagem direta ou indiretamente com esta atividade. Sobre os diferentes aspectos desta norma, escolha a alternativa correta.

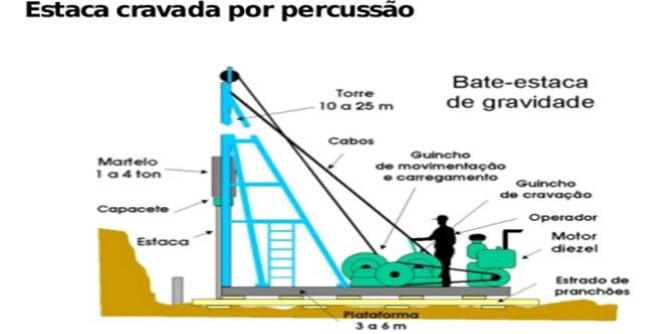

Estaca de deslocamento é um tipo de fundação profunda, cujo processo construtivo é a cravação à percussão pelo uso de um equipamento conhecido como bate estaca. Fundações em estacas funcionam pela capacidade de absorver esforços oriundos da superestrutura pela ponta e atrito lateral de seu fuste. Utilizando a fórmula de Brix, calcule a capacidade de carga de uma estaca cravada a percussão. Em seguida, marque a alternativa correta de seu valor final estimado. ] A figura é meramente ilustrativa. Dados: P – peso do martelo em tf; Q – peso da estaca pré-moldada em tf; h – altura de queda do martelo em cm; e – nega para os últimos dez golpes do martelo; a – lado da estaca de seção quadrada em cm; L – comprimento da estaca em cm; γC – peso específico do concreto armado;
Valores numéricos:
P = 1,20 tf; h = 100 cm; e = 15 mm; a = 0,35 m; L = 9,00 m; γC = 2,5 tf/m^{3
Fórmulas: e}₁ ^{= e/10 (cm) – nega por golpe resultante de e; A = a}2 ^{(cm2 ) – área da seção transversal da estaca pré-moldada; Q = A.L.γ}C ^{(tf) – peso próprio da estaca pré-moldada; R = (P2 .Q.h)/[(P+Q)2 .e1] (tf) – capacidade de carga estimada; R}_F ^{= R/5 (tf) – capacidade final estimada, considerando um coeficiente de segurança igual a 5;
O valor da capacidade de carga final estimada da estaca pré-moldada é de:}

Para a elaboração de orçamentos e planilhas, o profissional técnico em edificações deve conhecer e saber utilizar planilhas eletrônicas. Assim, o uso da planilha Microsoft Excel se revela de grande valia e necessidade nos dias atuais. Sobre os comandos de atalho da planilha Excel, marque a alternativa correta.

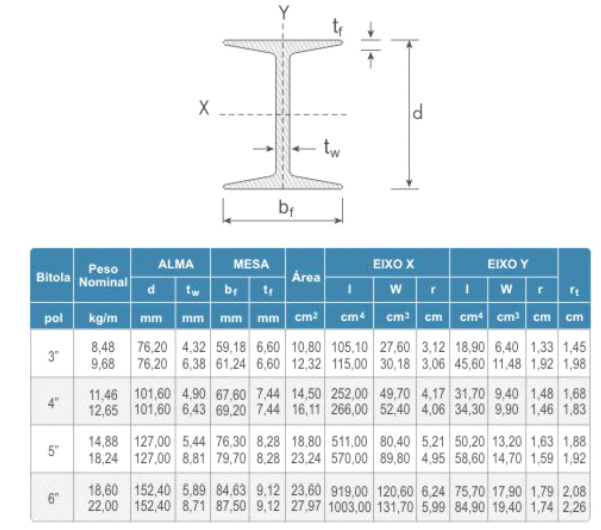

Seja calcular uma viga em aço para a montagem de uma estrutura metálica, utilizando-se um perfil em I conforme a figura abaixo. A partir dos dados apresentados, calcule a tensão a que está submetida a seção no meio do vão L da viga considerada e marque a alternativa correta.
Dados: Perfil I – 5”
d = 127,00 mm; tW = 8,81 mm; JX = 570,00 cm⁴ ; WX = 89,80 cm³ ; A = 23,24 cm² ;
Viga:
q = 800 kgf/m; L = 4,00 m; N = 2.500 kgf;
Fórmulas:
M = (q.L² )/11 σC = N/A + M/W_X
Então o valor da tensão de compressão σC nas extremidades do perfil I da viga metálica em kgf/cm² será:
