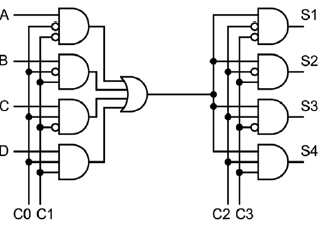

Considere o circuito mostrado na figura a seguir:

Para que o dado presente na entrada B seja apresentado na saída S3, os bits C0, C1, C2 e C3 devem ter, respectivamente, os seguintes valores:

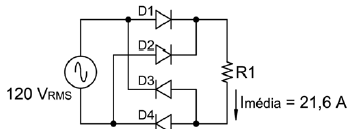

Considere o circuito retificador mostrado na figura a seguir:

Para que a corrente média de saída do retificador seja igual a 21,6 A, o valor de R1 deve ser, aproximadamente, igual a

Considere o circuito em paralelo apresentado na figura a seguir:

O valor da corrente que circula pelo resistor de 10 Ω é, aproximadamente, igual a

Considere o circuito em série apresentado na figura a seguir:

O valor da corrente que circula na associação em série de componentes é, aproximadamente, igual a

Considere o diagrama apresentado na figura a seguir:

Se a tensão presente no Ponto A é igual a 250 V, o valor de R1 é, aproximadamente, igual a

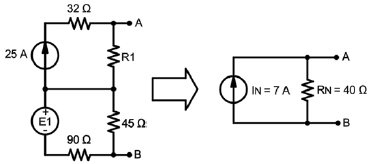

Considere os circuitos mostrados na figura a seguir:

Os valores aproximados de E1 e R1 que tornam válido o circuito equivalente de Norton entre os pontos A e B são, respectivamente:

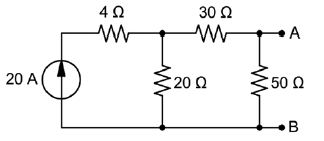

Considere o diagrama mostrado na figura a seguir:

O circuito elétrico equivalente de Norton entre os pontos A e B tem os valores de IN e RN, respectiva e aproximadamente, iguais a:

Considere o diagrama mostrado na figura a seguir:

O circuito elétrico equivalente de Thévenin entre os pontos A e B tem os valores de V_Th e R_Th, respectiva e aproximadamente, iguais a

Considere o circuito de acionamento da bobina de um relé empregando um SCR, mostrado na figura a seguir:

Sabendo-se que a queda de tensão em condução de SCR1 é de 2,0 V, e que a corrente de manutenção de SCR1 é de 10 mA, o máximo valor de resistência ôhmica da bobina de RL1 que permite a operação biestável do circuito é, aproximadamente, igual a

Considere o circuito de fonte de alimentação apresentado na figura a seguir:

Considerando os ajustes possíveis de P1, pode-se afirmar que os valores aproximados da mínima e da máxima potência dissipada por RL são, respectivamente:
