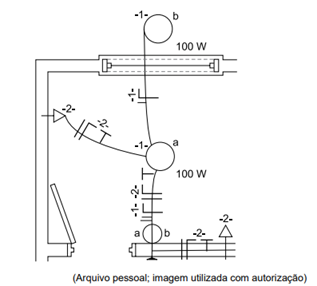

A figura a seguir mostra um trecho do diagrama unifilar de uma instalação elétrica residencial.



O eletroduto que vai do ponto de luz no teto do cômodo até o ponto de tomada na parede contém condutores:

Em um diagrama, representando o projeto de circuitos de força e comando de um motor, aparecem os símbolos seguintes:



Esses símbolos representam

A NR-35 estabelece um conjunto de inspeções que devem ser realizadas nos sistemas de proteção individual contra quedas. Dessas inspeções, devem ser obrigatoriamente registradas

Segundo a NR-18, é obrigatória a instalação de escada ou rampa para transposição de pisos com diferença de nível superior a X m como meio de circulação de trabalhadores.

O valor de X que completa corretamente a sentença anterior é

A NR-10 sobre segurança em instalações e serviços em eletricidade estabelece os requisitos e as condições mínimas para garantir a segurança e a saúde dos trabalhadores que interajam com instalações elétricas e serviços com eletricidade. Entre as alternativas a seguir, assinale a que apresenta corretamente uma determinação dessa norma.

O AutoCAD© permite que diversos elementos de um desenho (linhas, arcos etc.) sejam agrupados formando um BLOCO. Esse BLOCO passará, então, a ser tratado pelo programa como se fosse um único elemento. Essa característica é de grande importância principalmente em desenhos em que existe a repetição de elementos, por exemplo, em um projeto de instalações elétricas. Para redefinir um BLOCO e atualizar os atributos associados, emprega-se o comando:

Na apresentação de um projeto, desenho, entre outros trabalhos, o modo como as cotas são apresentadas deve ser criteriosamente analisado. A Associação Brasileira de Normas Técnicas-ABNT define as principais características do estilo e localização das cotas no desenho. Para tanto, no dimensionamento de projetos/desenhos realizados em AutoCAD©, o comando que cria uma cota que começa na linha de extensão de uma cota previamente criada é:

Nos projetos desenhados no programa AutoCAD©, para preencher uma área delimitada ou objetos selecionados com uma hachura padrão, preenchimento sólido ou preenchimento de gradiente, utiliza-se o comando:

No projeto de engenharia realizado com o programa AutoCAD©, para editar uma restrição dimensional, uma cota ou um objeto de texto, utiliza-se o comando

Em projetos realizados com o auxílio do programa AutoCAD©, os comandos de seleção possibilitam que se selecione o elemento desejado, podendo-se, assim, copiar, mover, alterar suas propriedades, entre outras possibilidades. Quando há elementos sobrepostos e se quer selecionar apenas um, pode-se habilitar uma opção que permite, ao clicar no ponto de interseção, escolher qual é a geometria a ser selecionada. Para tanto, dentro do Draft Settings (DS), existe a opção:
