O fator de potência de uma determinada carga é aumentado para 0,92 atrasado, com adição de um banco de capacitores de 30 kvar. Se a potência aparente resultante da alimentação for 200 kVA, a potência ativa é

Considere duas cargas pontuais: Q1 = 80 pC e Q2 = 40 pC, as quais estão localizadas nas coordenadas cartesianas (-2,1 ,-3) e (2,1,0), respectivamente. Calcule a força aplicada em Q1, considerando as cargas no espaço livre com £o = 10-9 /36π. A alternativa correta é:

Considere o gerador de corrente contínua, apresentado na Figura 14, que é movido a velocidade constante e produz a tensão do campo do motor, o qual possui inércia J.
Figura 14: Gerador de corrente contínua da questão.
A função de transferência ω_m(S) / E_f(S) para o sistema motor é:

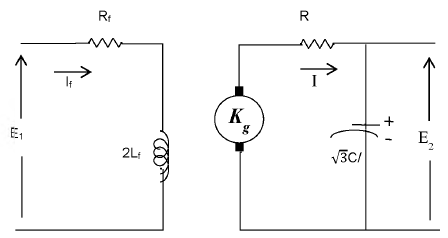

Considere o seguinte gerador de corrente contínua:

Figura 13: Gerador de corrente contínua da questão.

A função de transferência E₂(s) / E₁(S) é:

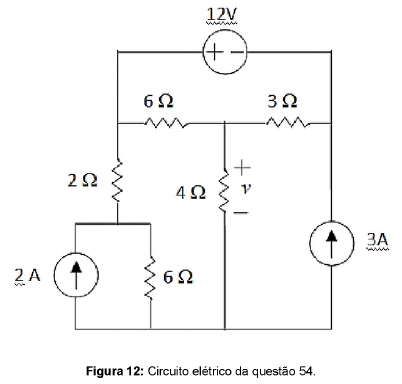

Qual o valor da tensão no resistor de 4 O no circuito da Figura 12?

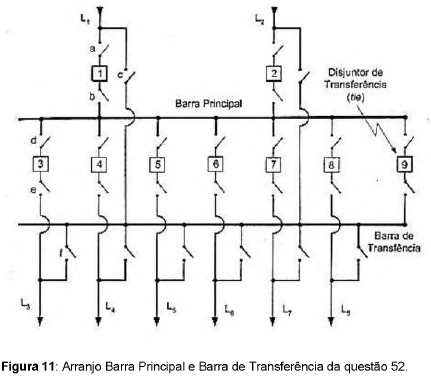

No arranjo Barra Principal e Barra de Transferência, mostrado na Figura 11, identifique a sequência correta de ações a ser seguida para realizar a manutenção no disjuntor 1, considerando a numeração indicada para cada tópico.
1) Fechar as secionadoras do disjuntor de transferência; 2) Fechar o disjuntor (tie) de transferência; 3) Fechar a secionadora de conexão da barra de transferência do disjuntor que será desligado, isto é, fechar a seccionadora “1c”; 4) Abrir as seccionadoras do disjuntor 1, isto é, abrir as secionadoras “1a” e “ib ”; 5) Abrir o disjuntor 1, que sofrerá manutenção;
A sequência correta das ações é:

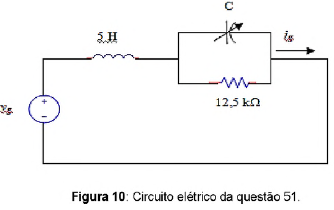

O circuito mostrado na Figura 10 está operando no estado permanente senoidal. O capacitor é ajustado até que a corrente i_g fique em fase com a tensão senoidal V_g. Se V_g = 250cos1000t V. As capacitâncias para que esse fenômeno ocorra são:

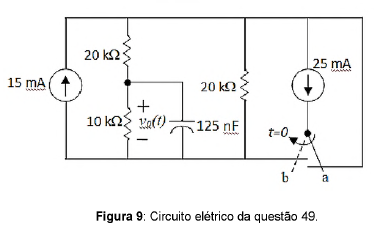

O circuito da Figura 9 se encontra em regime permanente cc, com a chave na posição a. Em t=0, a chave é deslocada instantaneamente para a posição b. A tensão no capacitor v_o(t) para t≥0 é:

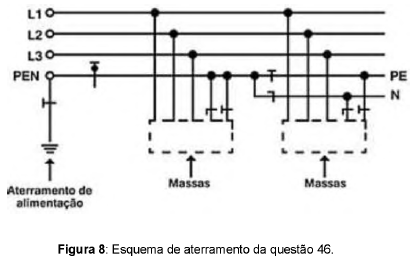

O esquema de aterramento apresentado na Figura 8 é classificado como:

Ainda em relação ao circuito da Figura 7, o valor da potência aparente total (em kVA) é de, aproximadamente,
