Um motor de indução de polos sombreados é um motor de indução com apenas um enrolamento
principal. Em vez de ter um enrolamento auxiliar, ele tem polos salientes e uma parte de cada polo é
envolvida com uma bobina em curto-circuito denominada bobina de sombreamento.
Fonte: CHAPMAN, S. J. Fundamentos de máquinas elétricas. 5. ed. Porto Alegre: AMGH, 2013.
A respeito de motores de polos sombreados (shaded pole), avalie as seguintes afirmações:
I. Os polos sombreados produzem menos conjugado de partida do que qualquer outro tipo de sistema de partida para motor de indução.
II. O referido motor de campo distorcido apresenta um único sentido de rotação. Para também dispor de inversão, é necessário instalar duas bobinas de sombreamento em cada uma das faces polares e seletivamente colocar em curto-circuito uma ou outra dessas bobinas de sombreamento.
III. É o mais eficientes motor de indução monofásicos, apesar de possuir um escorregamento muito menor do que outros tipos de motores de indução monofásicos.
IV. A rotação resultante é no sentido que vai da parte sombreada da face polar para a parte não sombreada.
Assinale a alternativa que apresenta APENAS as afirmações CORRETAS.
Fonte: CHAPMAN, S. J. Fundamentos de máquinas elétricas. 5. ed. Porto Alegre: AMGH, 2013.
A respeito de motores de polos sombreados (shaded pole), avalie as seguintes afirmações:
I. Os polos sombreados produzem menos conjugado de partida do que qualquer outro tipo de sistema de partida para motor de indução.
II. O referido motor de campo distorcido apresenta um único sentido de rotação. Para também dispor de inversão, é necessário instalar duas bobinas de sombreamento em cada uma das faces polares e seletivamente colocar em curto-circuito uma ou outra dessas bobinas de sombreamento.
III. É o mais eficientes motor de indução monofásicos, apesar de possuir um escorregamento muito menor do que outros tipos de motores de indução monofásicos.
IV. A rotação resultante é no sentido que vai da parte sombreada da face polar para a parte não sombreada.
Assinale a alternativa que apresenta APENAS as afirmações CORRETAS.
Provas
Questão presente nas seguintes provas
Levando-se em consideração o disposto na NBR-16690/2019, que trata das instalações elétricas de
arranjos fotovoltaicos, avalie as seguintes afirmações:
I. A conexão de um arranjo fotovoltaico à terra é caracterizada pela existência ou não de qualquer aterramento por razões funcionais, pela impedância desta conexão a terra e, também, pelo tipo de aterramento do circuito de aplicação a que o arranjo fotovoltaico está conectado.
II. O aterramento por razões de proteção de qualquer condutor vivo do arranjo fotovoltaico não é permitido.
III. Uma das condições para o aterramento funcional é que deva existir no mínimo isolação galvânica entre os circuitos em corrente contínua e em corrente alternada.
IV. Arranjos fotovoltaicos devem ser projetados de modo a evitar a circulação de correntes dentro do próprio arranjo fotovoltaico, isto é, entre séries fotovoltaicas conectadas em série.
Assinale a alternativa que apresenta APENAS as afirmações CORRETAS.
I. A conexão de um arranjo fotovoltaico à terra é caracterizada pela existência ou não de qualquer aterramento por razões funcionais, pela impedância desta conexão a terra e, também, pelo tipo de aterramento do circuito de aplicação a que o arranjo fotovoltaico está conectado.
II. O aterramento por razões de proteção de qualquer condutor vivo do arranjo fotovoltaico não é permitido.
III. Uma das condições para o aterramento funcional é que deva existir no mínimo isolação galvânica entre os circuitos em corrente contínua e em corrente alternada.
IV. Arranjos fotovoltaicos devem ser projetados de modo a evitar a circulação de correntes dentro do próprio arranjo fotovoltaico, isto é, entre séries fotovoltaicas conectadas em série.
Assinale a alternativa que apresenta APENAS as afirmações CORRETAS.
Provas
Questão presente nas seguintes provas
De acordo com a NBR5410, que trata das instalações elétricas de baixa tensão, a instalação deve ser
dividida em tantos circuitos quantos necessários, devendo cada circuito ser concebido de forma a poder
ser seccionado, sem risco de realimentação inadvertida de outro circuito.
Sendo assim, a divisão da instalação em circuitos deve ser feita de modo a atender, entre outras, às
seguintes exigências:
Provas
Questão presente nas seguintes provas
As chaves denominadas soft-starter utilizadas para partida de motores de indução também apresentam
funções programáveis que permitem configurar o sistema de acionamento de acordo com as
necessidades do usuário. O comando dos tiristores é feito por um microprocessador, o qual fornece
algumas funções. Sendo assim, avalie as seguintes afirmações:
I. Possuem a função de controle das rampas de aceleração e desaceleração de motores.
II. Proteção do motor contra aquecimentos devido a sobrecargas ou a partidas demasiadamente frequentes.
III. Detecção de desequilíbrio ou falta de fases e de defeitos nos tiristores.
IV. Frenagem por injeção de corrente alternada com campo reverso, não sendo possível a frenagem por corrente contínua.
Assinale a alternativa que apresenta APENAS as afirmações CORRETAS.
I. Possuem a função de controle das rampas de aceleração e desaceleração de motores.
II. Proteção do motor contra aquecimentos devido a sobrecargas ou a partidas demasiadamente frequentes.
III. Detecção de desequilíbrio ou falta de fases e de defeitos nos tiristores.
IV. Frenagem por injeção de corrente alternada com campo reverso, não sendo possível a frenagem por corrente contínua.
Assinale a alternativa que apresenta APENAS as afirmações CORRETAS.
Provas
Questão presente nas seguintes provas

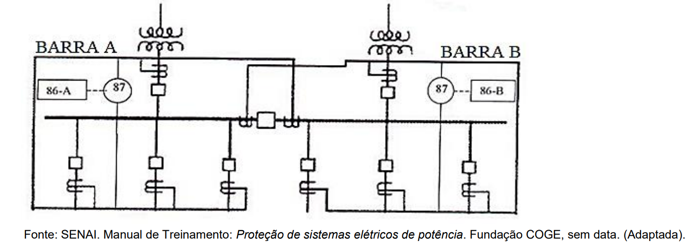

A proteção de barras para um sistema aterrado é, de maneira geral, constituída por diversos relés, os
quais, por razões de seletividade com as proteções dos alimentadores dos circuitos de distribuição, são
ajustados em um tempo mínimo de operação.
![Enunciado 3261882-1](/images/concursos/d/5/8/d58b381a-7ff0-d1b4-0a50-a5e22d5b1fb3.png)
O tipo de proteção no barramento da figura anterior é:
![Enunciado 3261882-1](/images/concursos/d/5/8/d58b381a-7ff0-d1b4-0a50-a5e22d5b1fb3.png)
O tipo de proteção no barramento da figura anterior é:
Provas
Questão presente nas seguintes provas

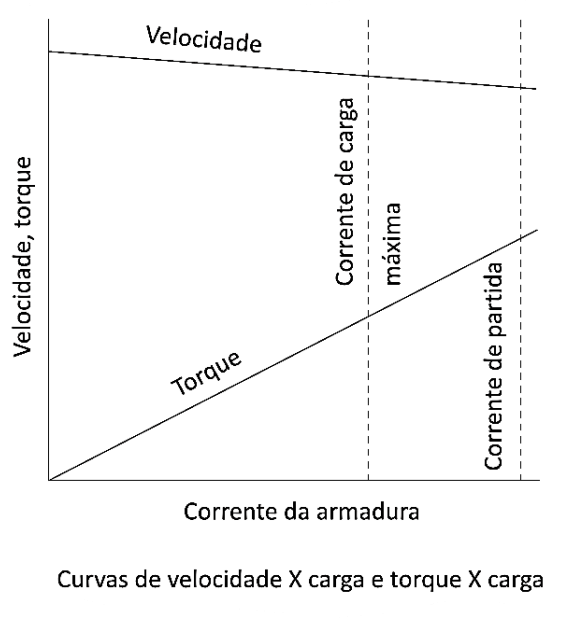

Motores de corrente contínua possuem características específicas que o diferem de motores de corrente
alternada, sendo indicados para aplicações que consideram as referidas características. Observe o
gráfico a seguir relativo a um motor em corrente contínua (CC).
![Enunciado 3261881-1](/images/concursos/5/c/0/5c09e361-65f6-bfce-f34f-ffa69541a3a3.png)
Fonte: VAZ, F. S. de O. Máquinas Elétricas. Florianópolis: SENAI/SC, 2010.
Com relação ao gráfico em questão, qual o motor elétrico CC que mais se enquadra nessas características?
![Enunciado 3261881-1](/images/concursos/5/c/0/5c09e361-65f6-bfce-f34f-ffa69541a3a3.png)
Fonte: VAZ, F. S. de O. Máquinas Elétricas. Florianópolis: SENAI/SC, 2010.
Com relação ao gráfico em questão, qual o motor elétrico CC que mais se enquadra nessas características?
Provas
Questão presente nas seguintes provas
- Transformadores e Máquinas ElétricasMáquinas EstáticasTransformador de Corrente
- Transformadores e Máquinas ElétricasMáquinas EstáticasTransformador de Potência
Considere uma carga de 800W conectada no secundário de um transformador monofásico, cujo número
de espiras do secundário é igual a 180 espiras e uma relação de tensão de 120/12V. Quais são
respectivamente os valores das correntes elétricas no primário e secundário desse transformador?
Provas
Questão presente nas seguintes provas

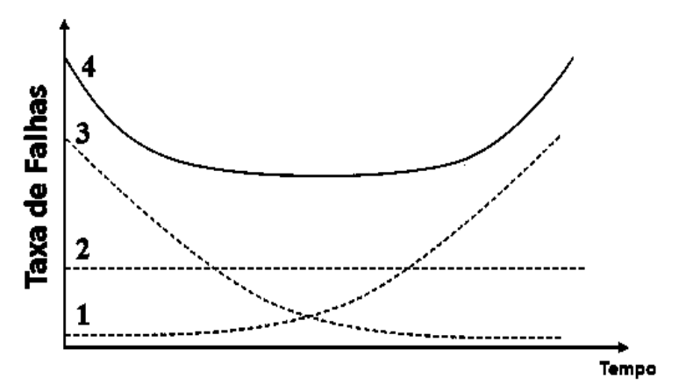

Em manutenção elétrica, a gestão de ativos é uma das análises mais importantes do ciclo de vida de
um equipamento ou ativo.
![Enunciado 3261879-1](/images/concursos/c/0/7/c07840f4-9fe9-e190-08d9-d051467632e1.png)
Disponível em: https://modularcursos.com.br/.ano:2023. (Adaptada).
Para as curvas 1, 2, 3 e 4 no gráfico apresentado, marque a APENAS a alternativa que melhor representa a descrição correta para cada curva.
![Enunciado 3261879-1](/images/concursos/c/0/7/c07840f4-9fe9-e190-08d9-d051467632e1.png)
Disponível em: https://modularcursos.com.br/.ano:2023. (Adaptada).
Para as curvas 1, 2, 3 e 4 no gráfico apresentado, marque a APENAS a alternativa que melhor representa a descrição correta para cada curva.
Provas
Questão presente nas seguintes provas
- Sistemas Elétricos de PotênciaGeração de EnergiaEnergia Eólica
- Sistemas Elétricos de PotênciaGeração de EnergiaEnergia Hidrelétrica
- Sistemas Elétricos de PotênciaGeração de EnergiaEnergia Nuclear
- Sistemas Elétricos de PotênciaGeração de EnergiaEnergia Solar
- Sistemas Elétricos de PotênciaGeração de EnergiaEnergia Termoelétrica
O investimento na diversificação da matriz energética brasileira é um pilar estratégico para o
desenvolvimento do Brasil, sobretudo a matriz oriunda de fontes renováveis. Considere o texto abaixo
e realize o que é solicitado:
![Enunciado 3261878-1](/images/concursos/a/4/0/a402688c-7483-051a-174d-99b68acbb582.png)
Fonte: Jornal da USP, ago/2021.
O Brasil destaca-se mundialmente pela participação das fontes renováveis na matriz energética, principalmente hidráulica e biomassa, além de um grande potencial para diversas outras fontes de energia limpa. A seguir, tem-se afirmativas sobre a participação das fontes renováveis na matriz energética do Brasil.
I. O país possui ainda muito potencial à ser explorado na geração de energia elétrica por fonte solar.
II. A matriz elétrica brasileira, do ponto de vista ambiental, é uma das mais limpas do mundo.
III. O potencial eólico explorado do país concentra-se principalmente na região Sudeste, ficando a região Nordeste em segundo lugar.
IV. Cerca de 85% da energia elétrica produzida no Brasil é de matriz hidrelétrica.
Assinale a alternativa que apresenta APENAS as afirmações CORRETAS.
![Enunciado 3261878-1](/images/concursos/a/4/0/a402688c-7483-051a-174d-99b68acbb582.png)
Fonte: Jornal da USP, ago/2021.
O Brasil destaca-se mundialmente pela participação das fontes renováveis na matriz energética, principalmente hidráulica e biomassa, além de um grande potencial para diversas outras fontes de energia limpa. A seguir, tem-se afirmativas sobre a participação das fontes renováveis na matriz energética do Brasil.
I. O país possui ainda muito potencial à ser explorado na geração de energia elétrica por fonte solar.
II. A matriz elétrica brasileira, do ponto de vista ambiental, é uma das mais limpas do mundo.
III. O potencial eólico explorado do país concentra-se principalmente na região Sudeste, ficando a região Nordeste em segundo lugar.
IV. Cerca de 85% da energia elétrica produzida no Brasil é de matriz hidrelétrica.
Assinale a alternativa que apresenta APENAS as afirmações CORRETAS.
Provas
Questão presente nas seguintes provas

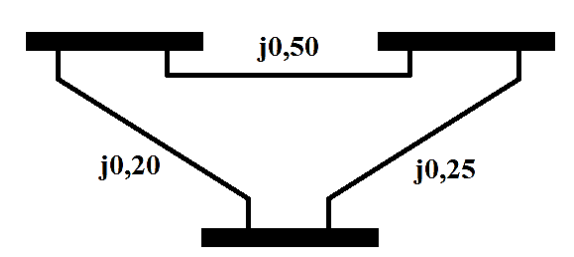

Um diagrama unifilar de um Sistema Elétrico de Potência é mostrado na figura abaixo. Quais os
elementos da diagonal principal da matriz admitância Y são em p.u ?
![Enunciado 3261877-1](/images/concursos/2/b/c/2bc5b15f-a113-66bb-f8d4-1323383be702.png)
Fonte: AILSON, P. M. MOURA, A. A. F. ROCHA, E. P. R. Engenharia de sistemas de potência. Artliber. 2018. (Adaptada).
![Enunciado 3261877-1](/images/concursos/2/b/c/2bc5b15f-a113-66bb-f8d4-1323383be702.png)
Fonte: AILSON, P. M. MOURA, A. A. F. ROCHA, E. P. R. Engenharia de sistemas de potência. Artliber. 2018. (Adaptada).
