O resistor Rb mais adequado para que interface de potência opere corretamente é:

De acordo com a NBR 5.410:2004, o esquema abaixo refere-se ao método de instalação descrito em:

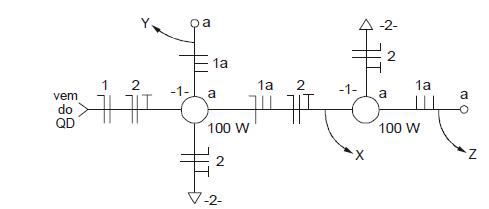

O esquema unifilar abaixo refere-se a um ambiente onde serão instalados duas tomadas monofásicas de 127 V e duas lâmpadas de 127 V comandadas simultaneamente por dois interruptores paralelos instalados em locais distintos.



No entanto, há um erro descrito em:

Deseja-se iluminar uma oficina retangular com área de 64 usando luminárias com duas lâmpadas fluorescentes, com fluxo luminoso de 2.400 lumens cada lâmpada e distribuídas de forma coerente. Sendo o fator de utilização igual a 0,75, o fator de depreciação igual a 0,80 e o nível mínimo de iluminância de 800 lux, pelo método dos lumens essa oficina deve ter, no mínimo,

Um motor de indução trifásico de 2 CV, 220 V, fator de potência 0,75 e rendimento 0,80 tem corrente nominal de, aproximadamente,

Para efeito de dimensionamento dos condutores do circuito de alimentação de um chuveiro elétrico pelo critério da capacidade de condução de corrente, considere os dados abaixo.

? Potência do chuveiro: 5.400 W
? Tensão: 220 V
? Fator de potência: 1,0
? Fator de correção de temperatura: 1,0
? Fator de correção de agrupamento: 0,65

Nesse caso, a corrente de projeto corrigida a ser usada na tabela de condutores vale, aproximadamente,

Um circuito série contém uma reatância indutiva de 100 ?, uma reatância capacitiva de 50 ? e uma resistência de 150 ?. É correto que a

Uma instalação elétrica de 10 kW e fator de potência 0,5 (indutivo), para que a sua potência reativa seja praticamente anulada é necessário instalar um banco de capacitores que acrescente a ela uma potência reativa capacitiva cujo valor aproximado é
