Questões do Concurso TRT-1 - AOCP

862148 Ano: 2018
Disciplina: Engenharia Elétrica
Banca: AOCP
Orgão: TRT-1

Provas:

Analista Judiciário - Engenharia Elétrica
Provas ×

Instalações ElétricasEficiência, Conservação e Qualidade da Energia

De acordo com as definições de correção de fator de potência, assinale a alternativa correta.

A

Os compensadores síncronos se restringem ao uso industrial, não sendo aplicáveis em subestações de energia por meio das concessionárias, por conta de suas características de viabilidade que se adequam a motores de até 200 CV.

B

O aumento do fator de potência pode ser conseguido por meio do aumento do consumo de energia ativa, utilizando máquinas síncronas e por meio de capacitores.

C

Os capacitores utilizados na correção do fator de potência são ligados externamente em estrela e apresentam potências padronizadas acima de 500 kVAr, podendo ser aplicados apenas em baixas tensões.

D

A corrente relativa à potência reativa aparece somente na reatância capacitiva, não ocorrendo na reatância indutiva.

E

Os capacitores de correção do fator de potência que operam em alta tensão são ligados internamente em triângulo.

Provas

Questão presente nas seguintes provas

862147 Ano: 2018
Disciplina: Engenharia Elétrica
Banca: AOCP
Orgão: TRT-1

Provas:

Analista Judiciário - Engenharia Elétrica
Provas ×

Instalações ElétricasSubestações
Sistemas Elétricos de PotênciaDistribuição de Energia Elétrica

No que concerne aos tipos de arranjos de barramentos utilizados em subestações, relacione as colunas e assinale a alternativa com a sequência correta.
V. Por não haver referência de potencial nesse arranjo, são necessários equipamentos em todos os circuitos, para sincronização, linha viva ou indicação de tensão. W. São necessárias 4 (quatro) chaves para cada circuito, em tal arranjo. X. Em tal arranjo, cada circuito possui dois disjuntores dedicados. Além disso, se os circuitos não estiverem conectados nas duas barras, em caso de uma falha no disjuntor, será perdida metade dos circuitos. Y. Trata-se de um arranjo equivalente ao Barramento Duplo, Disjuntor Duplo, com uma importante simplificação que mantém quase a mesma confiabilidade e flexibilidade operacional que aquele arranjo. Z. Nesse arranjo, somente serão desligados os consumidores ligados à seção afetada, caso haja uma falha na barra. Além disso, tal arranjo possui um disjuntor de barra.
1. Duplo Barramento Simples. 2. Barramento em Anel. 3. Barramento Simples seccionado. 4. Barramento Duplo, um Disjuntor. 5. Barramento Duplo com Disjuntor e Meio.

Provas

Questão presente nas seguintes provas

862146 Ano: 2018
Disciplina: Engenharia Elétrica
Banca: AOCP
Orgão: TRT-1

Provas:

Analista Judiciário - Engenharia Elétrica
Provas ×

Sobre fontes chaveadas, assinale a alternativa correta.

A

Em uma fonte chaveada de conversor ZETA com transformador, durante o corte do transistor, a tensão de entrada é transferida para o secundário, pois seu emissor está conectado do lado negativo da fonte de tensão de entrada e seu coletor está ligado em paralelo com o enrolamento primário.

B

Em uma fonte chaveada com conversor Forward, a área de seção do núcleo do transformador é inversamente proporcional à frequência de comutação dos transistores.

C

Em um conversor Push-Pull a capacitância do capacitor de saída é dada por: , em que D_min é a largura de pulso mínima em regime estático e V_0maxé a tensão máxima na saída do conversor.

D

O conversor Flyback é um conversor ZETA associado em série com um conversor Fullbridge não isolado, podendo, assim, ser utilizado amplamente nos equipamentos eletroeletrônicos atuais sem gerar ruído audível.

E

Os conversores chaveados são circuitos lineares capazes de processar potência da entrada para a saída com elevado rendimento e baixa emissão de ruído conduzido e radiado, graças à utilização de filtros que impedem a propagação da interferência eletromagnética.

Provas

Questão presente nas seguintes provas

862145 Ano: 2018
Disciplina: Engenharia Elétrica
Banca: AOCP
Orgão: TRT-1

Provas:

Analista Judiciário - Engenharia Elétrica
Provas ×

Instalações ElétricasAterramentos

De acordo com as definições de instalações elétricas prediais e aterramento elétrico, assinale a alternativa correta.

A

A resistência de aterramento (RT) teórica é dada por: em que y representa a resistividade do solo.

B

Eletrodos de aterramento eletricamente independentes são eletrodos localizados a distância entre si, uma vez que, quando um deles é percorrido pela corrente máxima para ele prevista, a variação do potencial dos demais sempre ultrapassa 90% de seu valor.

C

A tensão de falta é definida como sendo a diferença entre a tensão de contato e o quadrado da tensão sobre a resistência estabelecida entre o elemento condutor e a terra.

D

No que se refere ao aterramento e equipotencialização, solos com resistividade entre 50 e 100 Ω.m são classificados como bons condutores, como é o caso da argila plástica, que apresenta a resistividade de 50 Ω.m.

E

No esquema de aterramento TT, o ponto de alimentação está diretamente aterrado e as massas da instalação não estão ligadas em nenhum eletrodo de aterramento.

Provas

Questão presente nas seguintes provas

862144 Ano: 2018
Disciplina: Engenharia Elétrica
Banca: AOCP
Orgão: TRT-1

Provas:

Analista Judiciário - Engenharia Elétrica
Provas ×

Conceitos BásicosMateriais Elétricos
Eletromagnetismo

De acordo com as definições de princípios de conversão eletromecânica de energia, assinale a alternativa correta.

A

A equação da posição do rotor será

desde que o dispositivo seja excitado por corrente alternada e com velocidade angular ω_m variável.

B

O torque médio desenvolvido pelo rotor de um motor excitado em corrente alternada, em cada rotação, deve ser nulo para que haja movimento contínuo.

C

Em sistemas magnéticos com dupla alimentação, o fluxo magnético mútuo entre as bobinas é mínimo quando os eixos das bobinas estão alinhados.

D

Um motor excitado em corrente contínua possui torque em seu rotor constante e por esse motivo é considerado um conversor de energia.

E

A equação da posição do rotor será desde que o dispositivo seja excitado por corrente alternada e com velocidade angular ω_m constante.

Provas

Questão presente nas seguintes provas

862143 Ano: 2018
Disciplina: Engenharia Elétrica
Banca: AOCP
Orgão: TRT-1

Provas:

Analista Judiciário - Engenharia Elétrica
Provas ×

Conceitos BásicosMateriais Elétricos
Eletromagnetismo

Dadas as equações a seguir, assinale a alternativa correta.

Enunciado 862143-1

A

As equações I, II e III representam, respectivamente: Equação de Maxwell, Lei de Graetz e Lei de Ampère.

B

As equações I, II e III representam, respectivamente: Lei de Lenz, Lei de Ampère e Equação de Maxwell.

C

As equações I, II e III representam, respectivamente: Lei do eletromagnetismo de Newton, Lei de Ampère e Lei de Faraday.

D

As equações I, II e III representam, respectivamente: Lei de Ampère, Lei de Faraday e módulo de campo elétrico no interior de um fio.

E

As equações I, II e III representam, respectivamente: Lei de Maxwell, Lei de Faraday e módulo de campo elétrico no exterior de um fio.

Provas

Questão presente nas seguintes provas

862141 Ano: 2018
Disciplina: Engenharia Elétrica
Banca: AOCP
Orgão: TRT-1

Provas:

Analista Judiciário - Engenharia Elétrica
Provas ×

Transformadores e Máquinas ElétricasMáquina de Indução

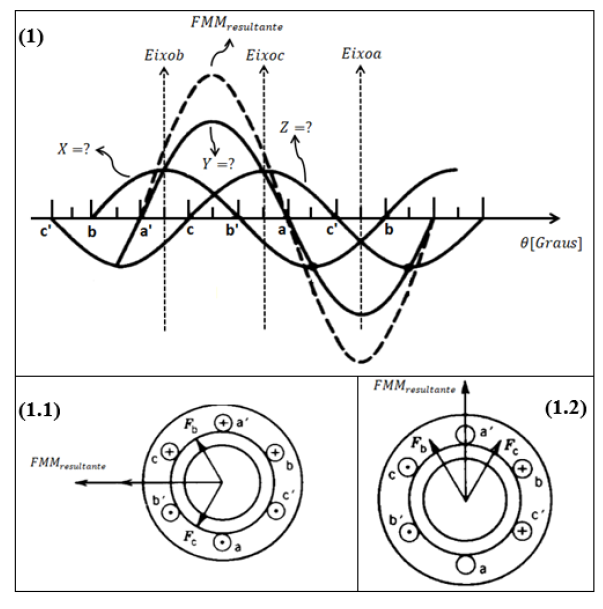

Considere três correntes trifásicas balanceadas fluindo através de enrolamentos trifásicos de uma máquina de indução. Sendo as correntes das fases a, b e c dadas por:

é correto afirmar que as ondas de forças magnetomotrizes (FMMs) distribuídas no entreferro e ilustradas na Figura 1, as quais são geradas por tais correntes, correspondem

Enunciado 862141-2

A

às FMMs da Figura (1.2), sendo X = FMM na fase a, Y = FMM na fase b e Z = FMM na fase c.

B

às FMMs da Figura (1.1), sendo X = FMM na fase a, Y = FMM na fase b e Z = FMM na fase c.

C

às FMMs da Figura (1.1), sendo X = FMM na fase b, Y = FMM na fase a e Z = FMM na fase c.

D

às FMMs da Figura (1.2), sendo X = FMM na fase c, Y = FMM na fase a e Z = FMM na fase b.

E

às FMMs da Figura (1.2), sendo X = FMM na fase b, Y = FMM na fase c e Z = FMM na fase a.

Provas

Questão presente nas seguintes provas

862140 Ano: 2018
Disciplina: Engenharia Elétrica
Banca: AOCP
Orgão: TRT-1

Provas:

Analista Judiciário - Engenharia Elétrica
Provas ×

Instalações Elétricas
Gerenciamento de ObrasProjeto e Orçamentação

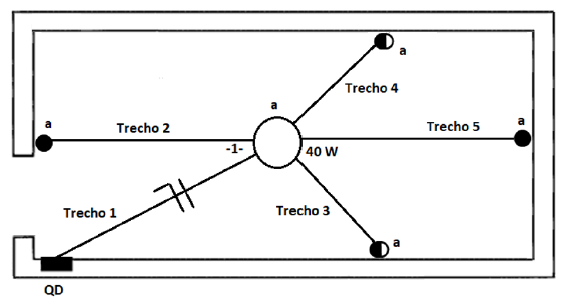

Foi solicitada à equipe de engenheiros do Tribunal Regional do Trabalho da 1ª Região a análise de um projeto elétrico de um determinado setor, através do diagrama unifilar ilustrado a seguir. Nesse contexto e seguindo-se rigorosamente a sequência numérica crescente, conforme indicada pelos trechos dos eletrodutos da figura a seguir, é correto afirmar que
Enunciado 862140-1

Provas

Questão presente nas seguintes provas

862139 Ano: 2018
Disciplina: Engenharia Elétrica
Banca: AOCP
Orgão: TRT-1

Provas:

Analista Judiciário - Engenharia Elétrica
Provas ×

Instalações ElétricasEficiência, Conservação e Qualidade da Energia

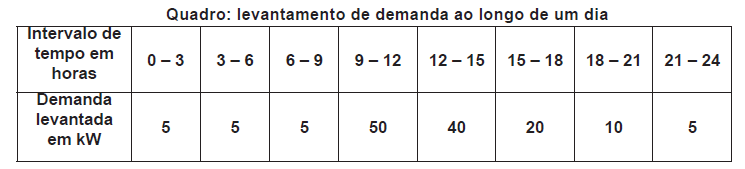

Suponha que o quadro a seguir ilustre a curva de demanda do Tribunal Regional do Trabalho da 1ª Região, ao longo de um dia. Caso o fator de demanda seja de oitenta por cento, é correto afirmar que o fator de carga e a potência instalada serão dados, respectivamente, por
Enunciado 862139-1

Provas

Questão presente nas seguintes provas

862138 Ano: 2018
Disciplina: Engenharia Elétrica
Banca: AOCP
Orgão: TRT-1

Provas:

Analista Judiciário - Engenharia Elétrica
Provas ×

Instalações ElétricasProjeto de Iluminação (Luminotécnica)

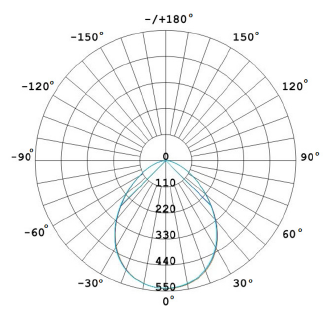

Foi solicitado aos engenheiros do Tribunal Regional do Trabalho da 1ª Região a substituição da iluminação fluorescente existente pela iluminação de LED. Sendo a eficiência luminosa da lâmpada de LED (21 W) igual a 72 lm/W e, lançando-se mão da sua curva de distribuição luminosa, ilustrada na figura a seguir, o valor da luminância, em nits, sobre uma superfície de 10 m² , considerando-se uma intensidade luminosa a 40 graus, será aproximadamente igual a
Enunciado 862138-1
