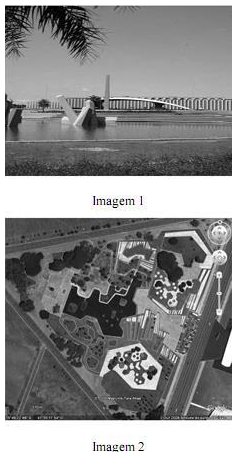

As imagens 1 e 2 abaixo mostram a Praça dos Cristais, localizada próxima ao Quartel General do Exército, no Setor Militar Urbano em Brasília. O projeto arquitetônico de Oscar Niemeyer, que conta com o paisagismo de Roberto Burle Marx, inclui um palanque em forma de cúpula alongada.



Considerando as imagens mostradas, julgue os itens que se seguem, em relação aos espaços livres, praças e parques.

Nas praças projetadas por Burle Marx, predominam as curvas, tal como se observa no projeto paisagístico representado na imagem 2.

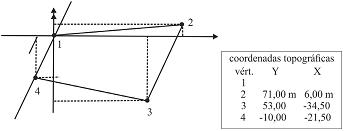

Tendo como referência a figura acima, julgue os seguintes itens, a respeito de topografia.

O fundamento da topometria consiste na transferência, para uma folha de papel, por meio de projeções ortogonais, dos pontos localizados sobre a Terra e representados por sistemas de coordenadas.

Tendo como referência a figura acima, julgue os seguintes itens, a respeito de topografia.

Azimute é o ângulo medido a partir da direção norte, no sentido anti-horário, até o alinhamento de interesse.

Tendo como referência a figura acima, julgue os seguintes itens, a respeito de topografia.

Em um sistema de coordenadas topográficas, o eixo X está sempre direcionado para o norte.

Tendo como referência a figura acima, julgue os seguintes itens, a respeito de topografia.

No terreno representado na figura acima, definido pela poligonal de vértices 1, 2, 3 e 4, as coordenadas topográficas do vértice 1 são 1 e 1.

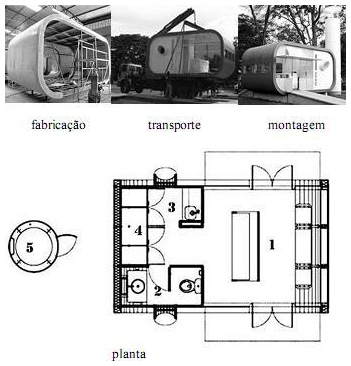

As figuras acima ilustram aspectos da fabricação, transporte e montagem, bem como a planta de uma das versões de posto de segurança comunitário de autoria do arquiteto Sérgio Roberto Parada. Nessa versão, o posto tem área total de 28 m² , e, na planta, a numeração tem a seguinte correspondência: 1 – setor de atendimento ao público; 2 – sanitário unissex; 3 – copa; 4 – armário para armamentos, material de limpeza etc.; 5 – torre de observação.
Com base nas figuras e nas informações acima, julgue os itens subsecutivos, relativos a mobiliário urbano e aos equipamentos representados na planta.

Dadas as características desse posto de segurança, é possível alterar a sua localização sem grandes transtornos e(ou) perda de materiais.

As figuras acima ilustram aspectos da fabricação, transporte e montagem, bem como a planta de uma das versões de posto de segurança comunitário de autoria do arquiteto Sérgio Roberto Parada. Nessa versão, o posto tem área total de 28 m² , e, na planta, a numeração tem a seguinte correspondência: 1 – setor de atendimento ao público; 2 – sanitário unissex; 3 – copa; 4 – armário para armamentos, material de limpeza etc.; 5 – torre de observação.
Com base nas figuras e nas informações acima, julgue os itens subsecutivos, relativos a mobiliário urbano e aos equipamentos representados na planta.

A planta do posto de segurança mostrada acima apresenta algumas inadequações, como, por exemplo, a existência de sanitário unissex e a inexistência de sanitário exclusivo para uso do público.

As figuras acima ilustram aspectos da fabricação, transporte e montagem, bem como a planta de uma das versões de posto de segurança comunitário de autoria do arquiteto Sérgio Roberto Parada. Nessa versão, o posto tem área total de 28 m² , e, na planta, a numeração tem a seguinte correspondência: 1 – setor de atendimento ao público; 2 – sanitário unissex; 3 – copa; 4 – armário para armamentos, material de limpeza etc.; 5 – torre de observação.
Com base nas figuras e nas informações acima, julgue os itens subsecutivos, relativos a mobiliário urbano e aos equipamentos representados na planta.

O posto de segurança ilustrado na figura é um módulo ao qual podem ser acoplados, conforme a localização, até outros cinco módulos, sem necessidade de alteração da linha de produção.

De acordo com as normas da ABNT, julgue os itens subsecutivos,acerca de desenho técnico.
Na figura abaixo, uma peça simétrica está representada de forma incorreta, pois os traços curtos paralelos foram omitidos.

Tendo como referência a figura acima, julgue os itens que se seguem, a respeito de indicações do estado de superfície.

O local indicado pela letra a corresponde ao valor de rugosidade ou classe de rugosidade.
