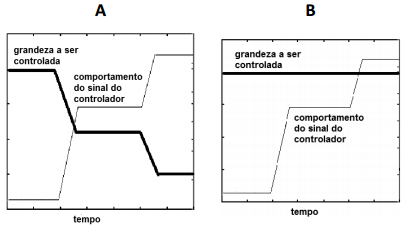

Os gráficos acima representam dois sistemas de controle A e B, onde se pode observar, em cada uma delas, uma variável a ser controlada e outra controladora. A respeito desses gráficos, assinale a afirmativa correta.

Na figura a seguir é apresentado um circuito magnético, com relutância magnética do núcleo de 0,2 x 107 e/Wb, composto de uma bobina com 200 espiras percorridas por uma corrente de 400 mA.



Sabendo-se que o comprimento médio do circuito magnético é igual a 0,20 m e que a área da seção transversal do núcleo de 4 cm² , a densidade de fluxo magnético no núcleo, em Tesla, é igual a

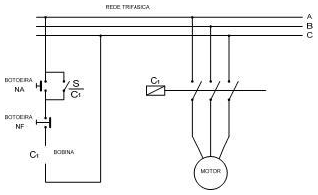

Analise o esquema a seguir.



Com relação ao esquema acima, referente ao acionamento de um motor, analise as afirmativas a seguir.
I. A botoeira NA possui a função de ligar e desligar o motor.
II. A chave S é necessária para manter o motor alimentado.
III. A botoeira NA possui a função de selar a conexão realizada pela chave NA.
Assinale:

A figura a seguir apresenta o esquema de um gerador trifásico na configuração estrela, com duas de suas fases em curto e uma aberta.


Sabendo-se que:

: tensão de sequência positiva na falta.

: impedâncias nas sequências zero, positiva e negativa.

A expressão que determina a corrente de falta na sequência positiva dessa falta é:

A figura a seguir apresenta uma planta baixa da sala de uma casa, onde o circuito que alimenta a iluminação dessa sala chega a uma das luminárias.



Para que as duas luminárias possam ser comandadas por meio de dois interruptores three-way e sabendo-se que a fase é conectada ao interruptor W1, é necessário que nos trecho B da linha, passem os condutores:

Analise o equivalente de Thèvenin a seguir.



Visto entre os pontos A e D e tendo o resistor de 10O entre esses pontos como sendo a carga a ser alimentada por esse equivalente, é composto, respectivamente, por uma fonte e um resistor de

O diagrama PERT-CPM a seguir, representa o planejamento de tempo de um projeto.



As setas representam as atividades envolvidas e os números junto às setas indicam o tempo em unidades de tempo (ut) que cada atividade necessita para a sua conclusão.
Para esse projeto terminar em 45 ut, a atividade A deverá ter

A seguir, é apresentado um sistema trifásico desequilibrado, que tem na sua constituição uma fonte simétrica e uma carga desequilibrada.



Pode-se dizer a respeito desse sistema que

Qualquer sistema trifásico desequilibrado pode ser decomposto por três sistemas trifásicos denominados como componentes simétricos. Nessa teoria, as relações das grandezas fasoriais e seus respectivos componentes simétricos, se dão por meio do operador α (1 ∠ 120°).
Em um dado sistema trifásico, a tensão , em termos de seus componentes simétricos é igual a

O gráfico acima apresenta o conjugado e a velocidade no acionamento de um motor. No gráfico, o conjugado da carga mecânica no eixo do motor é representado por CR e o conjugado no motor CM.
Analisando esse gráfico, pode-se dizer que o acionamento é
