Uma carga de 6000 watts e fator de potência unitário é alimentada por uma fonte de 220 volts, em uma instalação feita com tubulação embutida em alvenaria, com temperatura ambiente de 35° C e três circuitos agrupados.

Dados para resolução:

Tabela de capacidade de corrente dos condutores

Tabela de fator de correção de temperatura

Tabela de correção de agrupamento

Correntes nominais dos disjuntores (NBR-IEC 60.898)

Assinale a alternativa que indica técnica e economicamente a melhor escolha que corresponde respectivamente à corrente nominal do disjuntor e à área da seção transversal do condutor para alimentar a carga.

Assinale a alternativa correta.

Assinale a alternativa correta.

Assinale a alternativa que indica os equipamentos que devem ser instalados em uma entrada de energia subterrânea, com transformador no poste da concessionária.

Para se fazer a proteção dos sistemas elétricos, é necessária a colocação de dispositivos tais que, em caso de condições anormais, o sistema esteja protegido. Em relação a essas proteções podemos afirmar que:

I. Os fusíveis limitadores interrompem o circuito antes da corrente de curto assumir o valor da corrente de curto presumida para o sistema.

II. Os fusíveis limitadores podem ser utilizados onde os níveis de curto-circuito ultrapassem a capacidade de interrupção do fusível convencional tipo cartucho.

III. Os fusíveis limitadores de corrente só podem ser utilizados onde os níveis da corrente de curto-circuito são de baixa intensidade.

IV. O sistema a jusante do fusível é completamente interrompido, mesmo quando ocorre a falta em uma das fases, para evitar danos à cargas trifásicas ligadas ao sistema.

Assinale a alternativa correta.

Em relação à utilização de dispositivos diferenciais residuais, e aos sistemas de aterramentos que a NBR-5410/2004 estabelece, podemos afirmar que:

I. Pode ser utilizado o dispositivo diferencial residual em sistemas de aterramento TN-S.

II. Para sistemas de aterramento TN-C, o dispositivo diferencial residual pode ser instalado no ponto de fornecimento de energia.

III. No sistema de aterramento TT , não é possível a instalação do dispositivo diferencial residual, porque o aterramento da fonte é separado do aterramento da carga.

IV. No sistema de aterramento TN-C-S, o dispositivo diferencial residual deve ser instalado na parte do circuito em que o neutro e o condutor de proteção estão separados.

Assinale a alternativa correta.

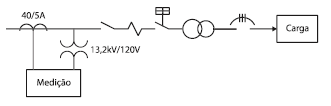

Dado o diagrama a seguir.

Assinale a alternativa que indica a energia consumida pela carga, se o medidor indica 70 kWh.

Leia com atenção as afirmativas a seguir, que tratam da utilização de capacitores nos sistemas elétricos.

I. Quando a compensação de energia reativa é feita no quadro geral de distribuição, as correntes dos alimentadores dos equipamentos serão reduzidas.

II. Quando a compensação de energia reativa é feita individualmente nos equipamentos, pode-se utilizar apenas um dispositivo de acionamento para carga e capacitor.

III. A compensação de energia reativa, realizada individualmente, melhora o nível geral de tensão do sistema.

IV. A compensação de energia reativa, através de motor síncrono, é função da corrente de excitação e da carga em seu eixo.

Assinale a alternativa correta.

Dois transformadores, um de 300 kVA e outro de 75 kVA, são ligados em paralelo para alimentar uma determinada carga. Quando a carga solicita uma potência de 225 kVA, essa potência será compartilhada pelos transformadores.

Assinale a alternativa que indica respectivamente a potência fornecida por cada um dos transformadores.

Um transformador de 500 kVA está operando a plena carga com fator de potência 0,6 indutivo. O fator de potência é corrigido para que a potência aparente final seja 400 kVA. Com a redução da potência aparente, haverá redução das perdas por efeito joule nos enrolamentos do transformador.

Assinale a alternativa que indica corretamente a redução de perdas nos enrolamentos.
