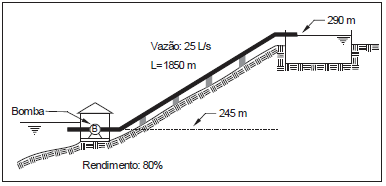

Considere a instalação do sistema de recalque de uma adutora ilustrada na figura abaixo.





Para garantir a vazão de 25 litros por segundo em uma adutora foi construído um sistema de recalque com uma bomba hidráulica cujo rendimento é 80%. As cotas de projeto à montante e à jusante são, respectivamente, 245 m e 290 m. O comprimento da tubulação é 1850 m. Se a perda de carga em todas as singularidades existentes no sistema for 25 m e a perda de carga unitária for 0,008 m/m, a potência da bomba, em CV, é

O sistema de condutos sob pressão de uma tomada d’água possui comprimento de 600 m. As cotas de nível dos condutos à montante e à jusante são, respectivamente, 1120 m e 820 m. Considerando que a perda de carga nos condutos seja de 2%, a perda de carga unitária na tubulação, em m/m, é

Durante a execução de obras de pavimentação, a cada 200 m de extensão da camada de sub-base ou base, e no mínimo a cada dois de trabalho, deve-se colher uma amostra na pista para, entre outras verificações, conferir a espessura final da camada compactada, a cada

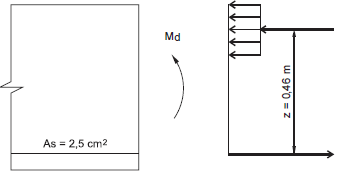

A viga de concreto armado de uma edificação residencial, representada na figura abaixo, foi dimensionada para o estado limite último e para situações de combinações de ações normais.





Considerando que a área da seção transversal de armadura de tração em aço CA-50 é de 2,5 cm² e o braço de alavanca entre a resultante das forças de compressão e de tração na flexão é 0,46 m, o momento fletor resistente de cálculo, em kNm, é

Nos projetos de estação de tratamento de água (ETA) para abastecimento público, entende-se por capacidade hidráulica a

Nas instalações hidráulicas prediais de água fria toda a tubulação de aviso deve descarregar imediatamente após a água alcançar o nível de extravasão no reservatório. A água deve ser descarregada em local facilmente observável. O diâmetro interno mínimo da tubulação de aviso, em mm, é

Nos projetos de estações elevatórias de esgoto sanitário, um dos critérios que deve ser respeitado no dimensionamento do poço de sucção é:

Para determinar o grau de pureza do asfalto (teor de betume), é realizado o ensaio de

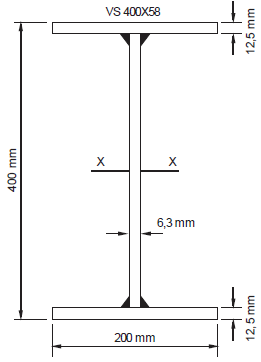

Uma estrutura de aço será projetada, para o estado limite último e para situações de combinações de ações normais, com uma viga biapoiada contida lateralmente com perfil VS400 × 58 em aço MR250, de seção compacta, como ilustrada na figura abaixo.





Considerando que o módulo plástico da seção transversal em torno do eixo X - X seja de 1190 cm³, o momento resistente de cálculo desta viga, em kNm, é

Para a canalização de um pequeno córrego optou-se por utilizar tubos de concreto com 2 m de diâmetro. Considerando que a cota do nível d’água no interior da canalização, utilizada no projeto, foi metade do diâmetro, o raio hidráulico de projeto, em metros, é
