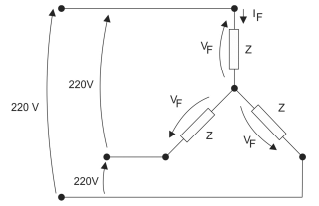

Cada uma das impedâncias Z tem resistência de 6 Ω e reatância indutiva de 8 Ω, portanto, o fator de potência dessas impedâncias é

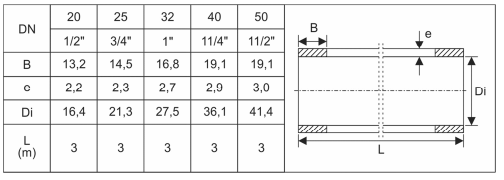

A tabela abaixo apresenta as dimensões de um modelo de eletroduto de PVC rígido. DN refere-se ao diâmetro nominal, usado como referência para especificação, orçamento e aquisição. A medida de L está dada em metro e as demais em milímetro.

Considerando que o eletroduto a ser usado seja o de diâmetro nominal 32 (1”) e que está prevista a enfiação de 5 condutores, cuja área útil total é de 160 mm² (somatório das áreas externas dos cinco condutores), o eletroduto estará operando com taxa de ocupação de, aproximadamente,

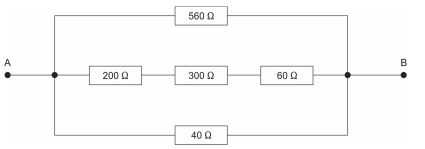

Considere a associação de resistores abaixo.

A resistência medida entre os pontos A e B tem o valor em ohms igual a

Um sistema trifásico equilibrado, com fator de potência 0,8 e alimentado por tensão de 220 V, apresenta a potência aparente igual a 4800 VA. Assim, a potência ativa nesse sistema, em kW, vale

Considere as colunas I e II relativas, respectivamente, a tipos de lâmpadas e exemplos de lâmpadas comerciais:

I. Tipos de lâmpadas

1. Incandescente

2. Fluorescente

3. Descarga

II. Exemplos de lâmpadas comerciais

a. Vapor de sódio

b. Halógena

c. Vapor de mercúrio de alta pressão

d. Dicroica

Está correta a associação:

Durante uma vistoria, nos esquemas elétricos de uma empresa, foi verificado que nada constava sobre o sistema de aterramento. Essa falta contraria especificamente a NR 10 no que se refere

Uma chave seccionadora que possui um sistema de molas e contatos auxiliares tem o seguinte funcionamento:

Durante o movimento de abertura dos contatos principais, os contatos auxiliares permanecem fechados dentro da câmara de extinção. Simultaneamente, uma mola é carregada, sendo disparada no instante em que os contatos principais estiverem quase abertos, fazendo com que os contatos auxiliares abram muito rapidamente.

Esse procedimento de abertura tem como objetivo

A corrente I_F em ampères é, aproximadamente,

Após a instalação de uma bomba d’água trifásica, o técnico verificou que o motor apresentava a rotação no sentido contrário ao do sentido necessário, para o bombeamento de água. Esse fato aconteceu porque

Sobre o acionamento de motores trifásicos por meio de: partida direta, chave estática, chave estrela-triângulo e inversor de frequência, os dois métodos mais eficientes em relação à redução da corrente de partida em motores trifásicos são:
