Para seleção de DPS, algumas características são exigíveis quando destinado à proteção de linhas de telefonia em par trançado, assumindo que o DPS venha a ser instalado no QDG da edificação. Sobre alguma dessas características exigíveis para o DPS, considere as afirmativas a seguir.

I. O DPS deve ser do tipo curto-circuitante, simples ou combinado (incorporando limitador de sobretensão em paralelo).

II. O valor da tensão de disparo c.c. deve ser de, no máximo, 500V e de, no mínimo, 200 V, quando a linha telefônica for balanceada aterrada, ou 300 V, quando a linha telefônica for flutuante.

III. O valor da corrente de descarga c.a. do DPS deve ser de, no mínimo, 10 A. Recomendam-se valores maiores em regiões críticas sob ponto de vista da intensidades dos raios.

IV. A corrente de descarga impulsiva do DPS deve ser de, no mínimo, 10kA, quando a blindagem da linha telefônica for aterrada, e de, no mínimo, 15 kA quando a blindagem não for aterrada.

Assinale a alternativa correta.

Em qualquer ponto de utilização da instalação, a queda de tensão verificada não deve ser superior a alguns valore dados em relação ao valor da tensão nominal da instalação. Sobre quais devem ser esses valores limites de queda de tensão, atribua V(Verdadeiro) ou F(Falso) às afirmativas a seguir.

( ) 5%, calculados a partir do ponto de entrega, nos demais casos de ponto de entrega com fornecimento em tensão secundária de distribuição.

( ) 7%, calculados a partir dos terminais de saída do gerador, no caso de grupo gerador próprio.

( ) 8%, calculados a partir dos terminais secundários dos transformador MT/BT da empresa distribuidora de eletricidade, quando o ponto de entrega for aí localizado.

( ) 10%, calculados a partir dos terminais secundários do transformador MT/BT, no caso de transformador de propriedade das unidades consumidoras.

Assinale a alternativa que contém, de cima para baixo, a sequência correta.

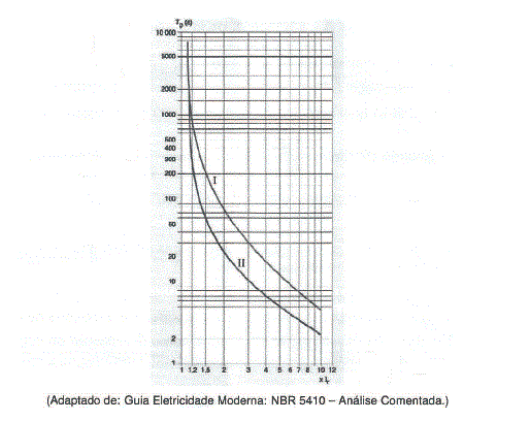

Considere o gráfico a seguir, que representa duas curvas, I e II, de tempo de disparo (Tp – ordenada) em função de corrente de ajuste (Ir – abscissa) de um dispositivo de proteção contra sobrecargas.

Sobre essas curvas, assinale a alternativa correta.

Analise a figura a seguir, que representa um circuito.

Nesse circuito, três lâmpadas idênticas (L1 = L2 = L3), de importância 2Ω cada uma, estão ligadas, conforme mostre a figura.

A partir da análise desse circuito, assinale a alternativa correta.

A administração de um estabelecimento de saúde vem, sistematicamente, pagando valores adicionais e elevador por consumo excessivo de energia reativa apresentados em sua fatura pela concessionária de energia. Seu fator de potência mensal é de 0,80 indutivo, para um carga instalada de 1 p.u. A recomendação é de que se aplique um banco de capacitores para correção do fator de potência para 0,92 indutivo, para a mesma carga instalada, a fim de neutralizar tais pagamentos adicionais.

Sobre o valor das potências, após a instalação do banco de capacitores, assinale a alternativa correta.

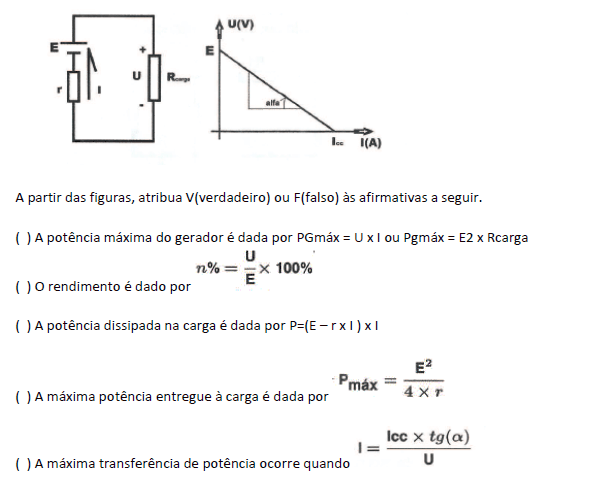

Analise as figuras a seguir, que representam o circuito e a curva características de um gerador.

Assinale a alternativa que contém, de cima para baixo, a sequência correta.

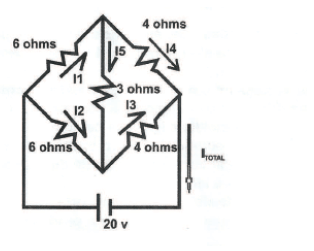

Observe a figura a seguir, que representa um circuito elétrico.

Assinale a alternativa que apresenta, correta e respectivamente, os valores das corrente I5 e Itotal.

Sobre os objetivos principais dos sistemas de aterramento, atribua V(Verdadeiro) ou F(Falso) às afirmativas a seguir.

( ) Obter uma resistência de aterramento o mais alta possível, para correntes de falta à terra.

( ) Manter os potenciais produzidos pelas correntes de falta dentro de limites de segurança de modo a não causar fibrilação do coração humano.

( ) Proporcionar um caminho do escoamento para a terra de descargas atmosféricas e correntes de fuga oriundas de contatos diretos.

( ) Escoar cargas estáticas geradas nas carcaças dos equipamentos e correntes de fuga contra contatos acidentais.

( ) Interferir na resistividade do solo: teor da umidade, número de hastes de aterramento, disposição geométrica das hastes, temperatura ambiente.

Assinale a alternativa que contém, de cima para baixo, a sequência correta.
